Siemens Sirus 5,5-8A Termik Röle

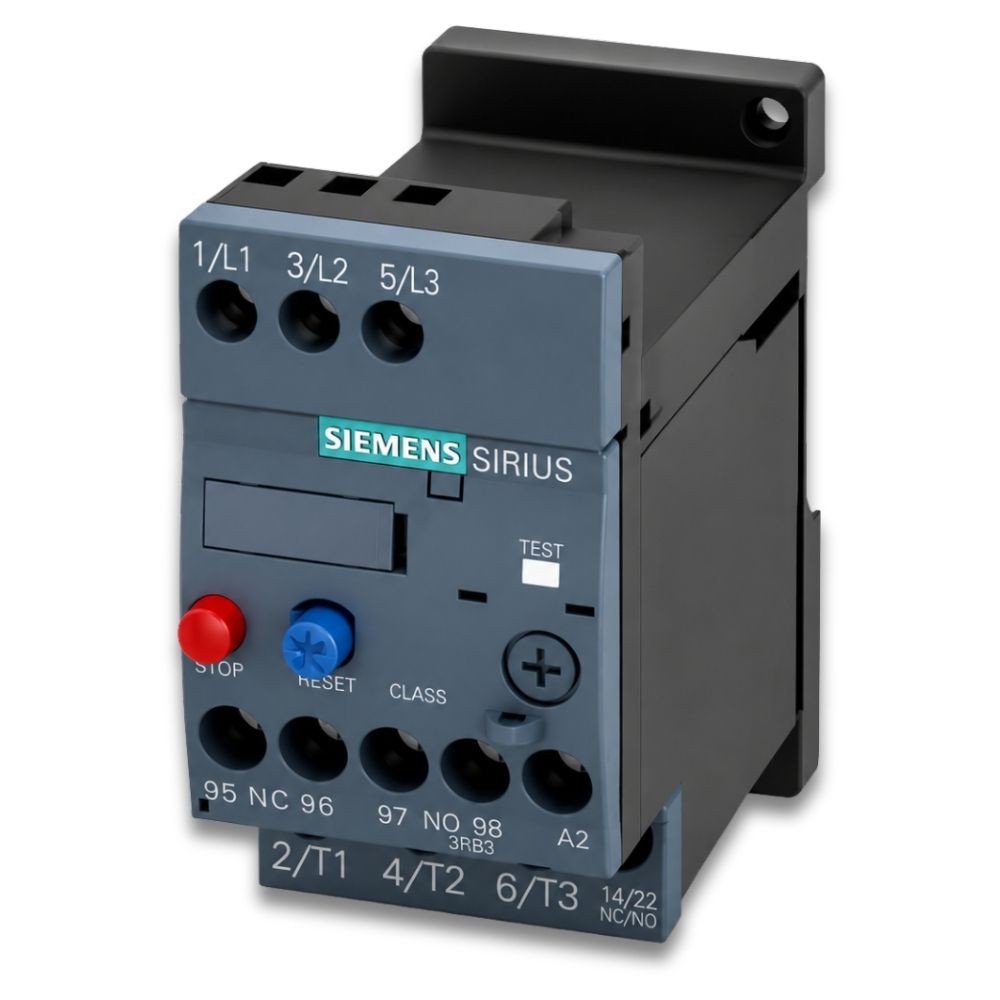

Siemens 3RU2116-1HB1 Termik Aşırı Yük Rölesi – 5,5-8A, S00 Ebat, CLASS 10, SIRIUS Serisi

Elektrik motorlarını aşırı akım, aşırı yük ve faz kayıplarına karşı güvenilir biçimde korumak, her endüstriyel tesisteki elektrik panosunun temel gereksinimidir. Siemens 3RU2116-1HB1 Termik Aşırı Yük Rölesi, Siemens'in dünya genelinde referans kabul edilen SIRIUS serisi içinde yer alan ve 5,5-8A ayar aralığıyla küçük ve orta güçteki üç fazlı motorların termik korumasını sağlayan profesyonel bir endüstriyel güvenlik elemanıdır. S00 kompakt ebadı, 690V işletim gerilimine kadar kullanılabilirliği, CLASS 10 tetikleme sınıfı, -40°C ile +70°C geniş ortam sıcaklığı aralığı ve CE, IECEx, ATEX, UL dahil kapsamlı uluslararası sertifika yelpazesiyle 3RU2116-1HB1; enerji santralleri, üretim hatları, pompa istasyonları, HVAC sistemleri ve genel endüstriyel motor koruma uygulamalarında güvenle tercih edilen bir çözümdür.

Siemens SIRIUS 3RU2 Serisi Hakkında

Siemens'in SIRIUS 3RU2 serisi, termik aşırı yük rölelerinde endüstriyel standartları belirleyen ürün ailesinin en güncel neslidir. Modüler yapısı, geniş akım ayar aralıkları, kompakt S00 ve S0 ebat seçenekleri ve kapsamlı sertifika portföyüyle SIRIUS 3RU2 röleleri; küçük ölçekli kontrol panellerinden büyük endüstriyel dağıtım tablolarına kadar her ölçekte motorun termik koruması için tercih edilen çözümler arasındadır. 3RU2116-1HB1, bu serinin S00 ebat, alt-orta akım aralığı modelidir; özellikle 400V şebekede 3 kW'a kadar motorlar için tasarlanmıştır.

Öne Çıkan Özellikler

5,5-8A Ayarlanabilir Akım Aralığı – Küçük Motorlar İçin Hassas Koruma

3RU2116-1HB1, 5,5 ile 8 Amper arasında ayarlanabilir aktivasyon akımıyla koruma altına alınacak motorun tam çalışma akımına göre hassas biçimde ayarlanabilir. Bu ayar aralığı; 400V şebeke geriliminde 3 kW, 500V'ta 4 kW ve 690V'ta 5,5 kW gücündeki üç fazlı motorları termik olarak korumak için uygundur. Aynı SIRIUS serisinin bir üst modeli olan 3RU2116-1JB1 (7-10A) ile kıyaslandığında, 1HB1 daha küçük güçteki motor uygulamaları için özel olarak optimize edilmiştir. Doğru akım ayarı; hem gereksiz yere sık tetikleme yaşanmasının hem de motor hasarına yol açacak geç tetiklemenin önüne geçer.

CLASS 10 Tetikleme Sınıfı – Standart Motor Koruma

CLASS 10 (Sınıf 10) tetikleme sınıfı, rölenin soğuk başlangıç koşullarında motor anma akımının 7,2 katında 10 saniye içinde tetikleneceğini ifade eder. Bu sınıf, standart asenkron motorların büyük çoğunluğu için uygun olan ve endüstriyel otomasyon uygulamalarında en yaygın kullanılan tetikleme karakteristiğidir. Pompa, fan, kompresör, konveyör ve genel imalat hatları gibi normal başlangıç akımına sahip uygulamalar için idealdir.

690V İşletim Gerilimine Kadar Kullanım – Geniş Şebeke Uyumu

3RU2116-1HB1, 690V AC'ye kadar işletim gerilimiyle düşük gerilim sistemlerinin tamamında kullanılabilir. 400V standart endüstriyel şebeke ve 690V yüksek gerilimli endüstriyel sistemlerde görevini eksiksiz yerine getirir. İzolasyon gerilimi de 690V olup kirlilik derecesi 3 ortamlarda güvenli çalışmayı destekler.

Termik Tetikleme Mekanizması – Güvenilir ve Kanıtlanmış Teknoloji

Rölenin termik bimetal tetikleme mekanizması, motordaki aşırı yük durumunu ısı birikimi prensibine dayalı olarak algılar. Motor yükü anma değerini aştığında bimetal elemanlar ısınarak bükülerek kontakları açar. Bu teknoloji; elektronik koruma röleleriyle kıyaslandığında daha sağlam, daha basit ve bakım gerektirmeyen bir koruma mekanizması sunar. Sıcaklık kompanzasyonu özelliği sayesinde ortam sıcaklığı -40°C ile +60°C arasında değişse bile tetikleme karakteristiği tutarlılığını korur.

Manuel ve Otomatik Sıfırlama – Operatör Güvenliği

3RU2116-1HB1, tetikleme sonrası manuel ve otomatik sıfırlama seçeneği sunar. Manuel sıfırlama modunda rölé tetiklendikten sonra yalnızca operatörün fiziksel müdahalesiyle sıfırlanabilir; bu, arızanın incelenmeden motorun yeniden çalıştırılmasını önler ve operatör güvenliğini artırır. Otomatik sıfırlama modunda ise rölé belirli bir süre sonra kendiliğinden sıfırlanır; uzak ve sürekli gözetim gerektirmeyen uygulamalar için tercih edilebilir.

S00 Kompakt Ebat – Dar Pano Tasarımlarına Uygun

S00 ebadı (89 mm x 45 mm x 80 mm), 3RU2116-1HB1'i kompakt kontrol panellerinde ve dar DIN ray alanlarında kullanıma uygun kılar. Aynı ebattaki Siemens SIRIUS kontaktörlerle (3RT2, 3RH2 vb.) doğrudan kombine bağlantı yapılabilir; bu özellik montaj süresini kısaltır ve ekstra bağlantı elemanına ihtiyaç duymadan entegre bir motor yol verme ve koruma sistemi oluşturulmasını sağlar.

Entegre Yardımcı Kontaklar – Açıcı ve Kapayıcı

Röle, 1 açıcı (95-96) ve 1 kapayıcı (97-98) yardımcı kontakla donatılmıştır. Açıcı kontak kontaktörün kapatılması için; kapayıcı kontak ise "Tetiklendi" sinyal mesajı için kullanılır. Bu entegre yardımcı kontaklar; PLC girişleri, alarm sistemleri ve durum gösterge devreleri için ek modüle gerek kalmadan doğrudan kullanılabilir.

Kapsamlı Uluslararası Sertifikalar

3RU2116-1HB1; dünya genelinde kabul gören kapsamlı bir sertifika portföyüne sahiptir:

• CE: Avrupa Birliği uygunluk beyanı
• UK CA: İngiltere uygunluk beyanı
• IECEx: Patlayıcı atmosfer ortamlarında kullanım sertifikası
• ATEX: Avrupa patlayıcı ortamlar direktifi uygunluğu
• UL / cUL: ABD ve Kanada UL güvenlik standartları
• CCC: Çin zorunlu sertifikası
• EAC (EHĐ): Avrasya uygunluk beyanı
• Denizcilik Sertifikaları: ABS, Bureau Veritas, DNV, Lloyd's Register, PRS, RINA

Teknik Özellikler

Motor Kapasitesi Referans Tablosu

3RU2116 Serisi Tam Model Karşılaştırması

Kısa Devre Koruması için Önerilen Sigorta Değerleri

Bağlantı İletken Kesiti Seçenekleri

• Ana Kontaklar (Tek/Çok Telli): 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²), 2x 4 mm²
• Ana Kontaklar (İnce Telli, Kablo Uç İşlemeli): 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²)
• Ana Kontaklar AWG: 2x (20-16), 2x (18-14), 2x 12
• Yardımcı Kontaklar (Tek/Çok Telli): 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²)
• Sıkma Torku (Ana ve Yardımcı): 0,8 – 1,2 N·m
• Vida Tipi: M3, Pozidriv Gr. 2

Kullanım Alanları

3RU2116-1HB1, 5,5-8A akım aralığındaki üç fazlı asenkron motorların termik koruması gereken tüm endüstriyel ve ticari uygulamalarda kullanılabilir:

• Küçük Pompa Sistemleri: Bahçe sulama pompaları, hidroforlar, küçük atık su pompaları ve su transfer sistemlerinde 3 kW'a kadar pompa motorlarını korur.
• Fan ve Havalandırma Sistemleri: Küçük ve orta ölçekli HVAC sistemleri, endüstriyel fanlar ve aspiratörlerde motor aşırı yük koruması sağlar.
• Konveyör ve Bant Sistemleri: Hafif üretim hatlarındaki küçük konveyör bantlarında ani yük değişimlerine karşı motor korur.
• Kompresörler: Küçük hava ve soğutma kompresörlerinde aşırı yük ve faz kaybı koruması sunar.
• Makine Üretim Hatları: Küçük CNC tezgahları, torna ve işleme merkezlerindeki asenkron motorların korumasında kullanılır.
• Patlayıcı Atmosfer Ortamları (ATEX/IECEx): Kimya tesisleri, petrol-gaz rafinerileri ve madencilik uygulamalarında IECEx ve ATEX sertifikası sayesinde güvenle kullanılabilir.
• Denizcilik Uygulamaları: ABS, Bureau Veritas, DNV, Lloyd's Register, PRS ve RINA sertifikaları sayesinde deniz araçları ve offshore tesislerde kullanıma uygundur.
• Bina Otomasyon Sistemleri: Kapı motorları, asansör yardımcı ekipmanları ve iklimlendirme sistemlerindeki küçük motorların korumasında tercih edilir.

Sık Sorulan Sorular

3RU2116-1HB1 ile 3RU2116-1JB1 arasında nasıl seçim yapmalıyım?

İki model de aynı SIRIUS 3RU2 serisine ait ve teknik özellikleri birebir aynıdır; tek fark akım ayar aralığıdır. Motorunuzun plaka üzerindeki anma akımına (In) göre seçim yapılmalıdır. 400V şebekede 3 kW ve altındaki motorlar için 3RU2116-1HB1 (5,5-8A), 4 kW motorlar için ise 3RU2116-1JB1 (7-10A) tercih edilmelidir. İki modelin akım ayar aralıkları 7-8A bölgesinde örtüşmektedir; bu aralıkta motorunuzun tam anma akımına en yakın ayar imkânı sunan modeli seçmeniz önerilir.

3RU2116-1HB1 hangi kontaktörlerle kombine edilebilir?

S00 ebadındaki tüm Siemens SIRIUS kontaktörlerle (3RT20, 3RT21 serisi S00 modeller) doğrudan bağlantı yapılabilir. Kombine montaj, ek kablo veya adaptör gerektirmeden kapsamlı bir motor yol verme ve koruma devresi oluşturur.

Akımı nasıl ayarlarım?

Röle üzerindeki ayar kadranı, koruma altına alınacak motorun plakasındaki anma akımı değerine (In) ayarlanmalıdır. 5,5-8A aralığındaki motorlar için kadran ilgili değere getirilir. Akım ayarı motorun soğuk, enerjisiz durumda yapılmalıdır.

Manuel ve otomatik sıfırlama arasındaki fark nedir?

Manuel sıfırlama modunda rölé tetiklendiğinde yalnızca RESET tuşuna basıldığında sıfırlanır; bu mod, arızanın araştırılması için operatör müdahalesini zorunlu kılar ve güvenlik açısından önerilir. Otomatik sıfırlama modunda rölé soğuduktan sonra kendiliğinden sıfırlanır; bu mod uzak ve izlenemeyen uygulamalarda pratiklik sağlar ancak arıza araştırılmadan motorun yeniden çalışmasına izin verebilir.

CLASS 10 mu CLASS 20 mi tercih etmeliyim?

CLASS 10, normal başlangıç akımına sahip standart uygulamalar (pompa, fan, kompresör) için uygundur. Yüksek eylemsizlikli yükler veya uzun başlangıç süresi gerektiren uygulamalar için CLASS 20 tercih edilmelidir. 3RU2116-1HB1 CLASS 10 olduğundan standart motor uygulamalarına uygundur.

Sonuç: Küçük Motorlarda Büyük Güvenlik

Siemens 3RU2116-1HB1 Termik Aşırı Yük Rölesi; 5,5-8A hassas akım ayar aralığı, CLASS 10 tetikleme sınıfı, 690V geniş işletim gerilimi, -40°C ile +70°C geniş sıcaklık aralığı, manuel/otomatik sıfırlama seçeneği ve CE, ATEX, IECEx, UL dahil kapsamlı uluslararası sertifika portföyüyle küçük ve orta güçteki endüstriyel motor koruma uygulamalarında güvenilirlik ve performansın standardını belirler. Siemens SIRIUS serisinin modüler yapısıyla S00 kontaktörlerle doğrudan kombine edilebilen bu röle; pompa, fan, kompresör ve üretim hattı uygulamalarından patlayıcı atmosfer ve denizcilik projelerine kadar her zorlu ortamda motorunuzu güvende tutar.
