Siemens Sirius 2,8-4A Termik Röle

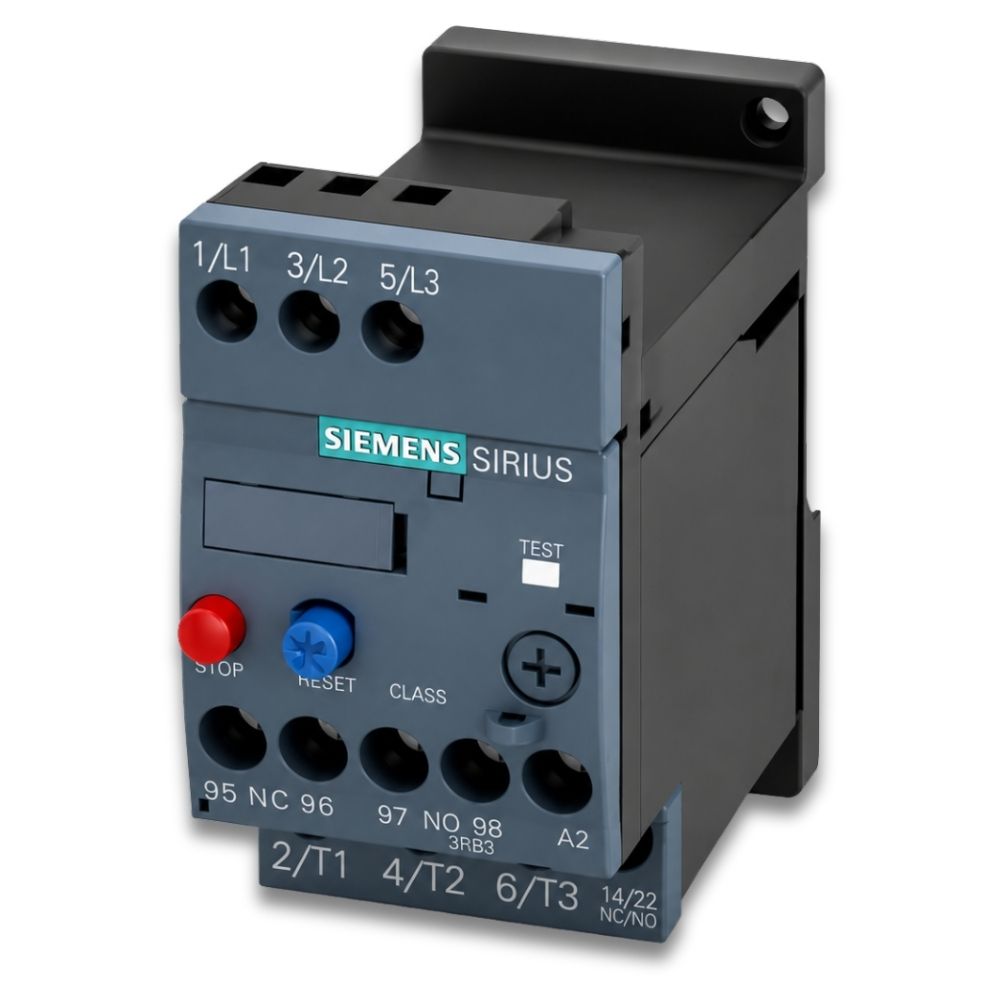

Siemens 3RU2116-1EB1 Termik Aşırı Yük Rölesi – 2,8-4A, S00 Ebat, CLASS 10, SIRIUS Serisi

Küçük güçlü elektrik motorlarının aşırı akım, aşırı yük ve faz kayıplarına karşı hassas biçimde korunması için Siemens 3RU2116-1EB1 Termik Aşırı Yük Rölesi, SIRIUS 3RU2 serisinin en düşük akım aralığındaki tekil kurulum modelidir. 2,8-4A hassas ayar aralığı, S00 kompakt ebadı, 690V işletim gerilimine kadar uyumluluk, CLASS 10 tetikleme sınıfı ve -40°C ile +70°C geniş çalışma sıcaklığı aralığıyla 3RU2116-1EB1; küçük pompa ve fan motorlarından bina otomasyon sistemlerine, endüstriyel makine uygulamalarından ATEX/IECEx sertifikalı patlayıcı ortamlara ve denizcilik projelerine kadar geniş bir kullanım yelpazesinde güvenilir motor koruması sağlar.

Siemens SIRIUS 3RU2 Serisinde 1EB1'in Yeri

SIRIUS 3RU2116 serisi, aynı platform ve sertifika altyapısını paylaşan farklı akım aralıklarındaki modellerden oluşur. 3RU2116-1EB1, bu serinin en düşük akım aralığındaki modelidir ve 400V şebekede 1,5 kW'a kadar küçük motorları korumak için özel olarak optimize edilmiştir. Diğer modellere kıyasla biraz daha düşük güç kaybı (5,7W vs 6,6W) ile çalışan 1EB1, küçük motor uygulamalarında termik dengeyi daha hassas biçimde sağlar.

Öne Çıkan Özellikler

2,8-4A Hassas Akım Aralığı – Küçük Motorlar İçin Optimize Edilmiş Koruma

3RU2116-1EB1, 2,8 ile 4 Amper arasında ayarlanabilir aktivasyon akımıyla koruma altına alınacak motorun tam çalışma akımına göre milimetrik hassasiyetle ayarlanabilir. Bu ayar aralığı; 400V şebeke geriliminde 1,5 kW, 500V'ta 2,2 kW ve 690V'ta 3 kW gücündeki üç fazlı küçük motorların termik koruması için uygundur. Aynı SIRIUS 3RU2116 serisindeki tüm modeller içinde en düşük akım aralığına sahip olan 1EB1, küçük güçlü motorların anma akımına tam uyan bir ayar imkânı sunar; bu hassas uyum hem koruma güvenilirliğini hem de gereksiz tetikleme riskini minimize eder.

Düşük Güç Kaybı – 5,7W

3RU2116-1EB1, anma akımında 5,7W toplam güç kaybıyla (kutup başına 1,9W) çalışır. Bu değer, aynı serinin daha yüksek akım aralıklı modellerinin 6,6W güç kaybıyla kıyaslandığında daha düşük ısı üretimi anlamına gelir. Kompakt panolarda çok sayıda röle yan yana kullanıldığında bu fark, pano içi ısı yönetimi açısından önem taşır.

CLASS 10 Tetikleme Sınıfı – Standart Motor Koruma

CLASS 10 tetikleme sınıfı, rölenin soğuk başlangıç koşullarında motor anma akımının 7,2 katında 10 saniye içinde tetikleneceğini ifade eder. Bu sınıf, standart asenkron motorların büyük çoğunluğu için uygun olan ve endüstriyel otomasyon uygulamalarında en yaygın kullanılan tetikleme karakteristiğidir. Normal başlangıç akımına sahip küçük pompa, fan ve konveyör motorları için idealdir.

690V İşletim Gerilimine Kadar Kullanım

3RU2116-1EB1, 690V AC'ye kadar işletim gerilimiyle düşük gerilim sistemlerinin tamamında kullanılabilir. Küçük motorlar için tasarlanmış olmasına karşın, yüksek gerilimli endüstriyel şebeke altyapılarında da sorunsuz biçimde çalışır.

Termik Bimetal Tetikleme – Bakımsız Güvenilir Teknoloji

Rölenin termik bimetal tetikleme mekanizması, motordaki aşırı yük durumunu ısı birikimi prensibine dayalı olarak algılar. Sıcaklık kompanzasyonu özelliği sayesinde ortam sıcaklığı -40°C ile +60°C arasında değişse bile tetikleme karakteristiği tutarlılığını korur. Bakım gerektirmeyen bu mekanizma, uzun süreli güvenilir çalışma sağlar.

Manuel ve Otomatik Sıfırlama

Tetikleme sonrası manuel ve otomatik sıfırlama seçeneği sunar. Manuel modda RESET tuşuna basılması gerekir; bu mod arızanın araştırılması için güvenli bir zorunluluk oluşturur ve özellikle küçük motorların bulunduğu kritik uygulamalarda tercih edilir. Otomatik modda rölé soğuduktan sonra kendiliğinden sıfırlanır.

Entegre Yardımcı Kontaklar

1 açıcı (95-96) ve 1 kapayıcı (97-98) yardımcı kontakla donatılmıştır. Açıcı kontak kontaktörün kapatılması için; kapayıcı kontak ise "Tetiklendi" sinyal mesajı için kullanılır. PLC girişleri, alarm sistemleri ve durum gösterge devreleri için ek modüle gerek kalmadan doğrudan bağlanabilir.

Kapsamlı Uluslararası Sertifikalar

• CE – Avrupa Birliği uygunluk beyanı
• UK CA – İngiltere uygunluk beyanı
• IECEx / ATEX – Patlayıcı atmosfer ortamları
• UL / cUL – ABD ve Kanada güvenlik standartları
• CCC – Çin zorunlu sertifikası
• EAC – Avrasya uygunluk beyanı
• Denizcilik: ABS, Bureau Veritas, DNV, Lloyd's Register, PRS, RINA

Teknik Özellikler

Motor Kapasitesi Referans Tablosu

3RU2116 Serisi Tam Model Karşılaştırması

Kısa Devre Koruması için Önerilen Sigorta Değerleri

Bağlantı İletken Kesiti Seçenekleri

• Ana Kontaklar (Tek/Çok Telli): 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²), 2x 4 mm²
• Ana Kontaklar (İnce Telli, Kablo Uç İşlemeli): 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²)
• Ana Kontaklar AWG: 2x (20-16), 2x (18-14), 2x 12
• Yardımcı Kontaklar: 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²)
• Sıkma Torku: 0,8 – 1,2 N·m
• Vida Tipi: M3, Pozidriv Gr. 2

Kullanım Alanları

3RU2116-1EB1, 2,8-4A akım aralığındaki küçük üç fazlı motorların termik koruması gereken tüm uygulamalarda güvenle kullanılabilir:

• Çok Küçük Pompa ve Fan Motorları: 1,5 kW'a kadar küçük soğutma fanları, bahçe sulama pompaları, sirkülasyon pompaları ve mini hidrofor motorlarının koruması için uygundur.
• Bina Otomasyon Sistemleri: Kapı, panjur, klape ve havalandırma damperi motorları gibi düşük güçlü bina otomasyon actuator'larında kullanılır.
• HVAC Sistemleri: Küçük klima ve havalandırma sistemi fan motorlarının korumasında tercih edilir.
• Makine Otomasyonu: PLC kontrollü küçük üretim hattı motorlarında ve yardımcı ekipmanlarda kullanılır.
• Kompakt Kontrol Panoları: Çok sayıda rölenin bir arada bulunduğu yoğun panolarda düşük güç kaybı (5,7W) ısı yönetimi açısından avantaj sağlar.
• Patlayıcı Atmosfer Ortamları: IECEx ve ATEX sertifikaları sayesinde kimya, petrol-gaz ve madencilik uygulamalarında güvenle kullanılabilir.
• Denizcilik Uygulamaları: ABS, Bureau Veritas, DNV, Lloyd's Register, PRS ve RINA sertifikaları ile deniz araçları ve offshore tesislerde kullanıma uygundur.

Sık Sorulan Sorular

Motorumun anma akımı 3,5A, hangi modeli seçmeliyim?

3,5A, 3RU2116-1EB1'in 2,8-4A ayar aralığı içinde kaldığından bu model doğrudan uygulanabilir. Kadranı motorun plaka üzerindeki anma akımı değeri olan 3,5A'ye ayarlamanız yeterlidir.

3RU2116-1EB1 hangi kontaktörlerle kombine edilebilir?

Tekil kurulum modeli olduğundan DIN ray üzerine bağımsız olarak monte edilir. S00 ebadındaki Siemens SIRIUS kontaktörlerle (3RT20, 3RT21 serisi) ayrı ray konumlarına monte edilerek kullanılabilir; doğrudan klik montajı için GB0 sonekli kontaktöre montaj versiyonu tercih edilmelidir.

Bu modelin güç kaybı neden diğerlerinden daha düşük?

Termik rölelerde güç kaybı akımın karesiyle orantılı olarak artar (akıma bağlı kare hesaplama). 1EB1'in daha düşük akım aralığı (2,8-4A vs 5,5-10A), orantısal olarak daha düşük güç kaybıyla (5,7W vs 6,6W) sonuçlanır. Bu fark, özellikle çok sayıda rölenin birlikte kullanıldığı yoğun panolarda pano içi ısı yönetimi için önem taşır.

CLASS 10 tetikleme sınıfı küçük motorlar için uygun mudur?

Evet. CLASS 10, normal başlangıç akımına sahip standart asenkron motorların büyük çoğunluğu için uygundur. 1,5 kW'lık küçük pompa ve fan motorları da dahil olmak üzere bu sınıftaki motorlar için CLASS 10 tetikleme karakteristiği doğru seçimdir.

Montaj yönü önemli mi?

3RU2116-1EB1, dikey montaj düzleminde ±135° döndürülebilir ve ±45° devrilebilir; bu geniş montaj esnekliği farklı pano tasarımlarına ve montaj gereksinimlerine kolayca uyum sağlar. Detaylar için Siemens işletme kitabı referans alınmalıdır.

Sonuç: Küçük Motorlarda Hassas ve Güvenilir Koruma

Siemens 3RU2116-1EB1 Termik Aşırı Yük Rölesi; 2,8-4A hassas akım ayar aralığı, serinin en düşük güç kaybı değeri (5,7W), CLASS 10 tetikleme sınıfı, 690V geniş işletim gerilimi, -40°C ile +70°C çalışma aralığı ve CE, ATEX, IECEx, UL dahil kapsamlı uluslararası sertifika portföyüyle küçük güçlü endüstriyel motorların termik korumasında güvenilirlik ve hassasiyetin zirvesini temsil eder. Küçük pompadan bina otomasyonuna, kompakt pano tasarımından patlayıcı ortam ve denizcilik projelerine kadar her uygulamada motorunuzu güvende tutmak için 3RU2116-1EB1 doğru tercihtir.
