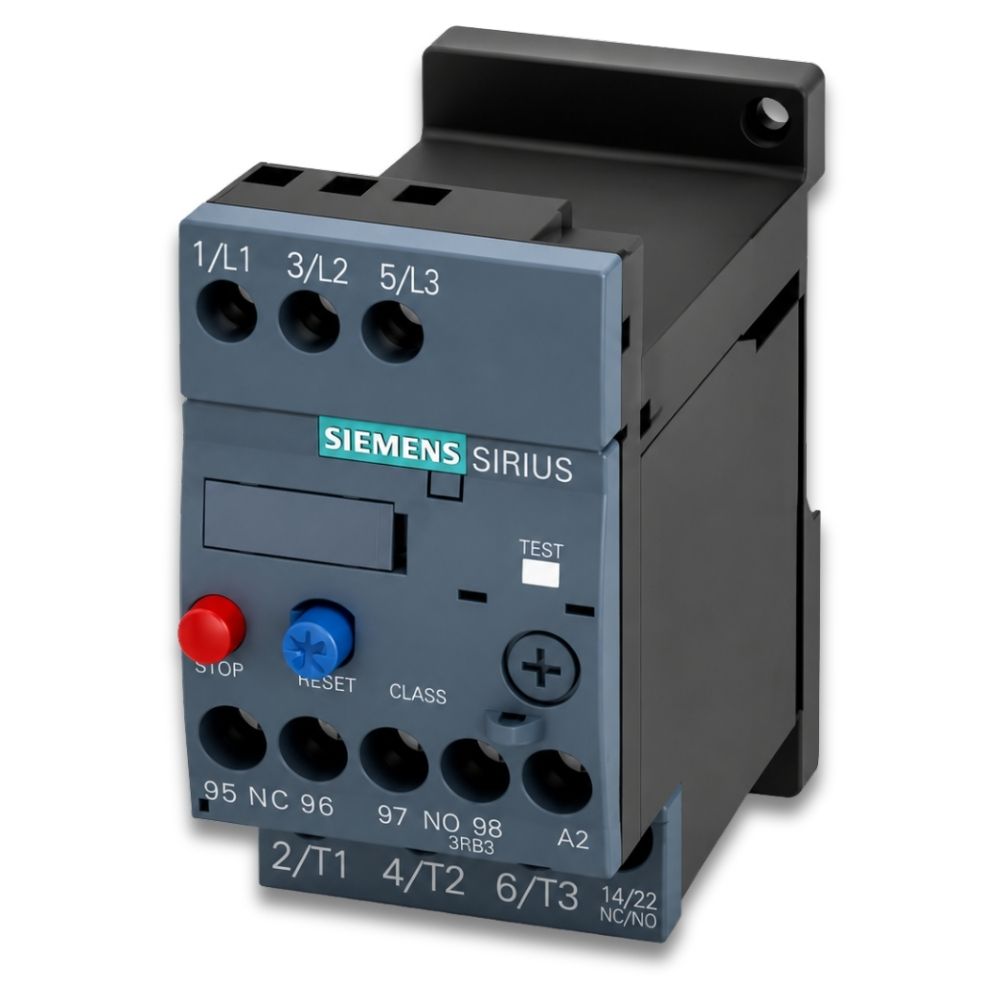

Siemens Sirius 1,8-2,5A Termik Röle

Siemens 3RU2116-1CB1 Termik Aşırı Yük Rölesi – 1,8-2,5A, S00 Ebat, CLASS 10, SIRIUS Serisi

Çok küçük güçlü elektrik motorlarının aşırı akım ve aşırı yüke karşı hassas biçimde korunması için Siemens 3RU2116-1CB1 Termik Aşırı Yük Rölesi, SIRIUS 3RU2116 serisinin en düşük akım aralıklı modelidir. 1,8-2,5A hassas ayar aralığı, S00 kompakt ebadı, 690V işletim gerilimine kadar uyumluluk ve CLASS 10 tetikleme sınıfıyla 3RU2116-1CB1; 400V şebekede 0,75 kW'a kadar küçük motorların termik korumasını sağlar. Bina otomasyon sistemlerinden küçük endüstriyel uygulamalara, ATEX/IECEx sertifikalı patlayıcı ortamlardan denizcilik projelerine kadar geniş bir kullanım yelpazesinde güvenilir motor koruma çözümü sunar.

3RU2116-1CB1: SIRIUS Serisinin En Küçük Akım Aralıklı Modeli

SIRIUS 3RU2116 serisi, 1,8A'den 10A'e kadar uzanan geniş akım aralığını farklı modeller arasında paylaştırır. 3RU2116-1CB1, bu serinin en alt ucundaki modeldir ve 400V şebekede yalnızca 0,75 kW güçteki minik motorların korumasına kadar inen hassas bir ayar imkânı sunar. Bu özellik; konveyör sistemlerindeki taşıma bantları, bina otomasyon aktüatörleri, küçük pompa ve vana motorları ile havalandırma damperleri gibi çok düşük güçlü motorların bulunduğu uygulamalarda doğru ve güvenilir koruma sağlar.

Öne Çıkan Özellikler

1,8-2,5A Hassas Akım Aralığı – Minik Motorlar İçin Optimize Edilmiş Koruma

3RU2116-1CB1, 1,8 ile 2,5 Amper arasında ayarlanabilir aktivasyon akımıyla çok küçük güçlü motorların anma akımına tam uyum sağlayan hassas bir ayar imkânı sunar. 400V'ta 0,75 kW, 500V'ta 1,1 kW ve 690V'ta 1,5 kW gücündeki motorların koruması için tasarlanmış olan bu model, serinin diğer modellerinin bile altına inemeyeceği kadar düşük akım değerlerinde çalışan motor uygulamaları için vazgeçilmez bir çözümdür. Aşırı hassasiyet gerektiren bu düşük akım aralığında doğru ayar; hem motorun yetersiz koruma nedeniyle hasar görmesini hem de yanlış tetiklemelerden kaynaklanan gereksiz duruşları önler.

CLASS 10 Tetikleme Sınıfı – Standart Motor Koruma

CLASS 10 tetikleme sınıfı, rölenin soğuk başlangıç koşullarında motor anma akımının 7,2 katında 10 saniye içinde tetikleneceğini ifade eder. Küçük güçlü motorlar dahil standart asenkron motorların büyük çoğunluğu için uygun olan bu sınıf; normal başlangıç akımına sahip küçük pompa, fan, vana ve aktüatör motorları için idealdir.

690V İşletim Gerilimine Kadar Kullanım

Küçük güçlü motorlar için tasarlanmış olmasına karşın 3RU2116-1CB1, 690V AC'ye kadar işletim gerilimiyle 400V standart endüstriyel şebeke ve 690V yüksek gerilimli şebekelerin tamamıyla uyumludur. İzolasyon gerilimi de 690V olup kirlilik derecesi 3 ortamlarda güvenli çalışmayı destekler.

Termik Bimetal Tetikleme – Güvenilir ve Bakımsız Teknoloji

Rölenin termik bimetal tetikleme mekanizması, motordaki aşırı yük durumunu ısı birikimi prensibine dayalı olarak algılar. Sıcaklık kompanzasyonu özelliği (-40°C ile +60°C arasında) sayesinde ortam sıcaklığı değişimlerinden bağımsız olarak tutarlı tetikleme karakteristiği korunur. Bakım gerektirmeyen bu mekanizma, özellikle erişimi güç veya bakım yapmanın zor olduğu mekânlardaki küçük motor uygulamaları için idealdir.

Manuel ve Otomatik Sıfırlama

Tetikleme sonrası manuel ve otomatik sıfırlama seçeneği sunar. Manuel modda RESET tuşuna basılması gerekir; küçük motorların bulunduğu kritik uygulamalarda arızanın araştırılması için güvenli bir zorunluluk oluşturur. Otomatik modda rölé soğuduktan sonra kendiliğinden sıfırlanır; uzak ve izlenemeyen uygulamalarda pratiklik sağlar.

Entegre Yardımcı Kontaklar

1 açıcı (95-96) ve 1 kapayıcı (97-98) yardımcı kontakla donatılmıştır. PLC girişleri, alarm sistemleri ve durum gösterge devreleri için ek modüle gerek kalmadan doğrudan bağlanabilir.

Kapsamlı Uluslararası Sertifikalar

• CE – Avrupa Birliği uygunluk beyanı
• UK CA – İngiltere uygunluk beyanı
• IECEx / ATEX – Patlayıcı atmosfer ortamları
• UL / cUL – ABD ve Kanada güvenlik standartları
• CCC – Çin zorunlu sertifikası
• EAC – Avrasya uygunluk beyanı
• Denizcilik: ABS, Bureau Veritas, DNV, Lloyd's Register, PRS, RINA

Teknik Özellikler

Motor Kapasitesi Referans Tablosu

3RU2116 Serisi Tam Model Karşılaştırması

Kısa Devre Koruması için Önerilen Sigorta Değerleri

Bağlantı İletken Kesiti Seçenekleri

• Ana Kontaklar (Tek/Çok Telli): 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²), 2x 4 mm²
• Ana Kontaklar (İnce Telli, Kablo Uç İşlemeli): 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²)
• Ana Kontaklar AWG: 2x (20-16), 2x (18-14), 2x 12
• Yardımcı Kontaklar: 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²)
• Sıkma Torku: 0,8 – 1,2 N·m
• Vida Tipi: M3, Pozidriv Gr. 2

Kullanım Alanları

3RU2116-1CB1'in 1,8-2,5A ultra düşük akım aralığı, onu özellikle çok küçük güçlü motorların bulunduğu hassas uygulamalara yönlendirir:

• Bina Otomasyon Aktüatörleri: Panjur, jaluzi, klape, havalandırma damperi ve küçük kapı motorları gibi 0,75 kW altındaki bina otomasyon aktüatörlerinin koruması için idealdir.
• Küçük Sirkülasyon ve Transfer Pompaları: Isıtma/soğutma sistemlerindeki sirkülasyon pompaları, mini hidrofor motorları ve düşük debili transfer pompalarının korumasında kullanılır.
• Vana ve Kontrol Motorları: Endüstriyel boru hatlarındaki elektrikli vana aktüatörleri ve küçük kontrol motorlarının koruması için uygundur.
• Konveyör Yardımcı Ekipmanları: Ana konveyör motorunun yanı sıra sistemdeki küçük yardımcı taşıyıcı ve kılavuzlama motorlarının korumasında tercih edilir.
• HVAC Yardımcı Motorları: Büyük klima sistemlerindeki küçük yardımcı fan, pompa ve damper motorlarının korumasında kullanılır.
• Patlayıcı Atmosfer Ortamları: IECEx ve ATEX sertifikaları sayesinde kimya, petrol-gaz ve madencilik uygulamalarında küçük motor koruma çözümü olarak kullanılabilir.
• Denizcilik Uygulamaları: ABS, Bureau Veritas, DNV, Lloyd's Register, PRS ve RINA sertifikaları ile deniz araçları ve offshore tesislerde küçük yardımcı motor korumalarında uygundur.
• Laboratuvar ve Test Ekipmanları: Hassas test ekipmanlarındaki küçük motorların korumasında düşük akım aralığı kritik önem taşır.

Sık Sorulan Sorular

Motorumun anma akımı 2,1A, 3RU2116-1CB1 doğru model mi?

Evet. 2,1A, 3RU2116-1CB1'in 1,8-2,5A ayar aralığı içinde kalmaktadır. Kadranı motorun plakasındaki anma akımı olan 2,1A'ye ayarlamanız yeterlidir. Akım değeri bu aralığın dışındaysa serinin bir üst modeli olan 3RU2116-1EB1 (2,8-4A) değerlendirilebilir.

0,75 kW motor için neden bu kadar hassas bir röle gerekli?

Küçük motorlar, büyük motorlara kıyasla termik kapasiteleri orantısal olarak daha sınırlı olduğundan aşırı yüke karşı daha savunmasızdır. Yanlış boyutlandırılmış veya geniş aralıklı bir röle, küçük bir motoru gerçek hasardan koruyamayabilir ya da gereksiz yere sık tetikleyebilir. 1CB1'in dar 1,8-2,5A aralığı, bu hassas dengeyi doğru kurmak için tasarlanmıştır.

3RU2116-1CB1 hangi kontaktörlerle kullanılır?

Tekil kurulum modeli olduğundan DIN ray üzerine bağımsız monte edilir. S00 ebadındaki Siemens SIRIUS kontaktörlerle (3RT20, 3RT21 S00 modeller) ayrı ray konumlarına monte edilerek kullanılabilir. Kontaktöre doğrudan montaj gerektiren uygulamalar için GB0 sonekli model tercih edilmelidir.

Bu model ile 1EB1 arasındaki fark nedir?

Her iki model de 5,7W güç kaybı ve tekil kurulum özelliğiyle benzerdir. Temel fark akım aralığındadır: 1CB1 (1,8-2,5A) 0,75 kW'a kadar, 1EB1 (2,8-4A) ise 1,5 kW'a kadar motorları korur. Motorunuzun anma akımı 2,5A veya altındaysa 1CB1, 2,8A ile 4A arasındaysa 1EB1 tercih edilmelidir.

CLASS 10 bu kadar küçük motorlar için uygun mu?

Evet. 0,75-1,5 kW gibi küçük güçlü standart asenkron motorlar da CLASS 10 tetikleme karakteristiğiyle uyumludur. Bu motorlar normal başlangıç akımına sahip olduğundan 10 saniyelik tetikleme süresi uygundur.

Sonuç: En Küçük Motorlarda En Büyük Güvenlik

Siemens 3RU2116-1CB1 Termik Aşırı Yük Rölesi; 1,8-2,5A ultra hassas akım ayar aralığı, 0,75 kW'a kadar motor koruması, CLASS 10 tetikleme, 690V geniş işletim gerilimi, -40°C ile +70°C çalışma aralığı ve CE, ATEX, IECEx, UL dahil kapsamlı uluslararası sertifika portföyüyle SIRIUS 3RU2116 serisinin en ince motorlara odaklanan özel çözümüdür. Bina otomasyon aktüatörlerinden küçük sirkülasyon pompalarına, vana motorlarından denizcilik ve patlayıcı ortam uygulamalarına kadar her alanda en küçük motorunuzu bile Siemens güvencesiyle koruyan 3RU2116-1CB1; hassasiyetin ve güvenilirliğin en küçük ölçekte de vazgeçilmez olduğunun kanıtıdır.
