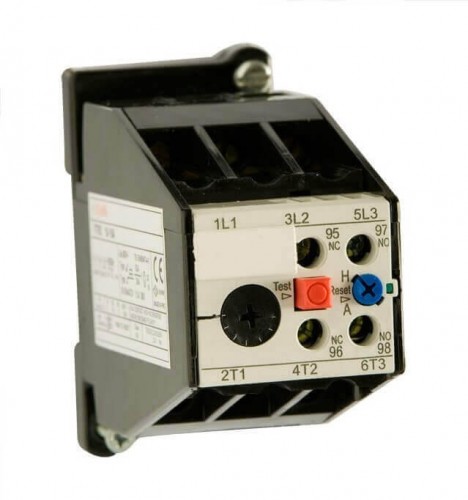

Flash 20-32A FTR 2 Termik Röle

Teknik Özellikler

• Anma akımı: 20-32 Amper
• Birlikte kullanılacağı kontaktör: FLSC/FLTC
• TSE standartlarına uygun
• CE Sertifikalı (Avrupa standartlarına uygun)
• 5 yıl firma garantisi

Termik Röle Nedir?

Flash termik röleler, bağlı bulundukları elektrik devresini aşırı akıma karşı koruyan elektrik şalt ürünleridir.

Termik röleler, bağlu bulundukları elektrik ekipmanının aşırı yüke maruz kalması, fazlarından birinin kopması ve ekipmanın arızalanması durumunda; yapısında bulunan bimetal malzeme ısınır ve mekanik olarak değişim gösterir. Bu şekil değiştirme neticesinde termik röle iletimini keser. Yardımcı kontak çıkışları vasıtasıyla bağlı bulunduğu kontrol kontaktörünün de devreyi kesmesini sağlar.

EN 60947-4-1 standartlarına uygun olarak imal edilmektedir. ISO 9001:2000 yönetim sistemine uygun ve CE sertifikalı olarak imal edilmektedir.

0,16A'dan 50A'ya kadar çeşitle anma akımlarında FTR1, FTR2 ve FTR3 olmak üzere 3 model olarak imal edilmektedir.

Flash Termik Röle Montajı Nasıl Yapılır?

FTR1 ve FTR3 tipi termik röleler kontaktöre, FTR2 tipi röleler de Raya monte edilmelidir. Uygun iletken kullanılarak nem, rutubet ve tozdan uzak ortamlara monte edilmelidir. Monte edileceği ortamda aşındırıcı gaz ve titreşimlere maruz kalmamalıdır. Oluşabilecek direk ve endirek elektriksel temaslara karşı koruyucu kapak kullanılmalıdır.

Flash Termik Röle Nasıl Çalıştırılır?

FTR1, FTR2 ve FTR3 model termik röleler montaj sırasında yükün çekeceği akıma göre "akım ayar diski" vasıtasıyla ayarlanır. Röle arıza sonrasında tekrar devreye otomatik ve manuel olarak alınması istenirse 'A' (otomatik), 'H' (manuel) seçicisinden ayarlanır. 95-96 NK kontak, 97-98 kontakları NO olarak kullanılır.

Flash Termik Rölenin Bakımı Nasıl Yapılır?

Bakım esnasında kontaktörü pasif duruma getiriniz. Terminal ve bağlantı ısınmalarına karşı gevşeklik kontrolü yapınız. Belirli sürelerde TEST butonuna basılarak rölenin açıp açmadığı kontrolü yapılmalıdır.

GARANTİ: Flash markalı FTR1, FTR2 ve FTR3 model tüm termik röleler 5 yıl garantilidir.

Flash Termik Röle Özellikleri
