Siemens Sirius 4,5-6,3A Termik Röle

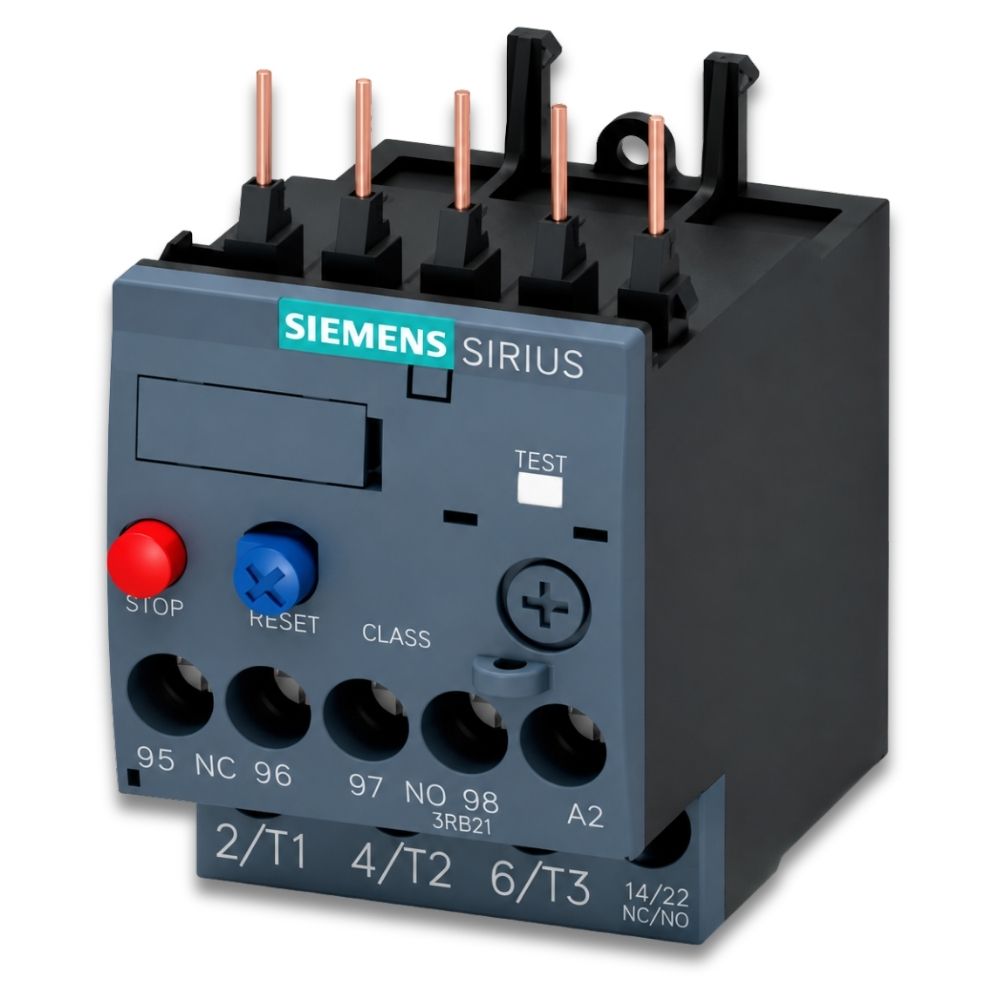

Siemens 3RU2116-1GB0 Termik Aşırı Yük Rölesi – 4,5-6,3A, S00 Kontaktöre Montaj, CLASS 10, SIRIUS Serisi

Elektrik motorlarını aşırı akım, aşırı yük ve faz kayıplarına karşı kompakt ve entegre biçimde korumak için Siemens 3RU2116-1GB0 Termik Aşırı Yük Rölesi, SIRIUS serisinin en pratik çözümlerinden birini sunar. 4,5-6,3A ayar aralığı, S00 ebat ve en kritik özelliği olan doğrudan kontaktöre montaj tasarımıyla bu röle; ayrı ray alanı kaplamadan, ek bağlantı elemanına gerek duymadan SIRIUS kontaktörle entegre bir motor yol verme ve koruma birimi oluşturur. 690V işletim gerilimine kadar uyumluluk, CLASS 10 tetikleme sınıfı, -40°C ile +70°C geniş ortam sıcaklığı aralığı ve CE, IECEx, ATEX, UL dahil kapsamlı uluslararası sertifikalar; 3RU2116-1GB0'ı pano alanının kritik olduğu kompakt kontrol paneli projelerinde tercih edilen çözüm haline getirir.

3RU2116-1GB0'ın Ayırt Edici Özelliği: Kontaktöre Montaj

SIRIUS 3RU2 serisindeki diğer modeller tekil (stand-alone) kurulum için tasarlanmışken, 3RU2116-1GB0 doğrudan S00 ebat SIRIUS kontaktörün üzerine takılacak şekilde tasarlanmıştır. Bu entegre montaj yapısının sağladığı avantajlar:

• Daha az DIN ray alanı: Röle, kontaktörün arkasına veya altına klik mekanizmasıyla monte edildiğinden ayrı ray pozisyonu kaplamaz. Dar panolarda bu özellik, yerden önemli ölçüde tasarruf sağlar.
• Ana devre bağlantısı gerektirmez: Kontaktör çıkışı ile röle girişi entegre bağlantı pimleri aracılığıyla doğrudan iletişim kurar; ekstra ana devre kablolamasına gerek kalmaz.
• Daha kompakt boyut: 76 x 45 x 70 mm boyutlarıyla tekil kurulum modellerine (89 x 45 x 80 mm) kıyasla daha küçük fiziksel profile sahiptir.
• Hızlı montaj: Kontaktörle birleşik kurulum, toplam montaj süresini kısaltır ve kablolama hatası riskini azaltır.

Öne Çıkan Özellikler

4,5-6,3A Ayarlanabilir Akım Aralığı – Küçük Motorlar İçin Hassas Koruma

3RU2116-1GB0, 4,5 ile 6,3 Amper arasında ayarlanabilir aktivasyon akımıyla koruma altına alınacak motorun tam çalışma akımına göre hassas biçimde ayarlanabilir. Bu ayar aralığı; 400V şebeke geriliminde 2,2 kW, 500V'ta 3 kW ve 690V'ta 4 kW gücündeki üç fazlı motorları termik olarak korumak için uygundur. Aynı SIRIUS serisinin diğer modelleriyle kıyaslandığında 1GB0, serinin en düşük akım aralığında çalışan modeli olup küçük güçteki motor uygulamaları için özel olarak optimize edilmiştir.

CLASS 10 Tetikleme Sınıfı – Standart Motor Koruma

CLASS 10 tetikleme sınıfı, rölenin soğuk başlangıç koşullarında motor anma akımının 7,2 katında 10 saniye içinde tetikleneceğini ifade eder. Bu sınıf, standart asenkron motorların büyük çoğunluğu için uygun olan ve endüstriyel otomasyon uygulamalarında en yaygın kullanılan tetikleme karakteristiğidir. Pompa, fan, kompresör ve genel imalat hatları gibi normal başlangıç akımına sahip küçük güçlü uygulamalar için idealdir.

690V İşletim Gerilimine Kadar Kullanım

3RU2116-1GB0, 690V AC'ye kadar işletim gerilimiyle düşük gerilim sistemlerinin tamamında kullanılabilir. 400V standart endüstriyel şebeke ve 690V yüksek gerilimli endüstriyel sistemlerde görevini eksiksiz yerine getirir.

Termik Bimetal Tetikleme – Güvenilir ve Bakımsız Teknoloji

Rölenin termik bimetal tetikleme mekanizması, motordaki aşırı yük durumunu ısı birikimi prensibine dayalı olarak algılar. Sıcaklık kompanzasyonu özelliği sayesinde ortam sıcaklığı -40°C ile +60°C arasında değişse bile tetikleme karakteristiği tutarlılığını korur. Elektronik rölelere kıyasla daha dayanıklı ve bakım gerektirmeyen bu yapı, uzun süreli güvenilir çalışma sağlar.

Manuel ve Otomatik Sıfırlama

Tetikleme sonrası manuel ve otomatik sıfırlama seçeneği sunar. Manuel modda operatörün RESET tuşuna basması gerekir; bu mod arızanın incelenmesi için güvenli bir zorunluluk oluşturur. Otomatik modda ise rölé soğuduktan sonra kendiliğinden sıfırlanır.

Entegre Yardımcı Kontaklar

Röle, 1 açıcı (95-96) ve 1 kapayıcı (97-98) yardımcı kontakla donatılmıştır. Açıcı kontak kontaktörün kapatılması için; kapayıcı kontak ise "Tetiklendi" sinyal mesajı için kullanılır. PLC girişleri, alarm sistemleri ve durum gösterge devreleri için ek modüle gerek kalmadan doğrudan bağlanabilir.

Kapsamlı Uluslararası Sertifikalar

• CE – Avrupa Birliği uygunluk beyanı
• UK CA – İngiltere uygunluk beyanı
• IECEx / ATEX – Patlayıcı atmosfer ortamları
• UL / cUL – ABD ve Kanada güvenlik standartları
• CCC – Çin zorunlu sertifikası
• EAC – Avrasya uygunluk beyanı
• Denizcilik: ABS, Bureau Veritas, DNV, Lloyd's Register, PRS, RINA

Teknik Özellikler

Motor Kapasitesi Referans Tablosu

3RU2116 Serisi Tam Model Karşılaştırması

Kısa Devre Koruması için Önerilen Sigorta Değerleri

Bağlantı İletken Kesiti Seçenekleri

• Ana Kontaklar (Tek/Çok Telli): 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²), 2x 4 mm²
• Ana Kontaklar (İnce Telli, Kablo Uç İşlemeli): 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²)
• Ana Kontaklar AWG: 2x (20-16), 2x (18-14), 2x 12
• Yardımcı Kontaklar: 2x (0,5-1,5 mm²), 2x (0,75-2,5 mm²)
• Sıkma Torku: 0,8 – 1,2 N·m
• Vida Tipi: M3, Pozidriv Gr. 2

Kullanım Alanları

3RU2116-1GB0, 4,5-6,3A akım aralığındaki küçük üç fazlı motorların termik koruması gereken ve kompakt kontaktör-röle kombinasyonunun önem taşıdığı tüm uygulamalarda tercih edilir:

• Kompakt Kontrol Panoları: Dar pano tasarımlarında kontaktörle entegre montaj sayesinde DIN ray alanından önemli ölçüde tasarruf sağlar.
• Küçük Pompa ve Fan Motorları: 2,2 kW'a kadar pompa, hidrofor, soğutma fanı ve havalandırma motorlarının koruması için idealdir.
• Makine Otomasyonu: PLC kontrollü küçük motor uygulamalarında kontaktör-röle kombinasyonu olarak kullanılır.
• Seri Üretim Hatları: Kontaktörle entegre yapısı sayesinde seri üretim pano montajlarında hız ve standartlaşma sağlar.
• HVAC Sistemleri: Küçük klima, havalandırma ve ısıtma sistemi motorlarının korumasında kullanılır.
• Patlayıcı Atmosfer Ortamları: IECEx ve ATEX sertifikaları sayesinde kimya, petrol-gaz ve madencilik uygulamalarında güvenle kullanılabilir.
• Denizcilik Uygulamaları: ABS, DNV, Lloyd's Register, PRS ve RINA sertifikaları ile deniz araçları ve offshore tesislerde kullanıma uygundur.

Sık Sorulan Sorular

3RU2116-1GB0 hangi kontaktörlerle kombine edilebilir?

S00 ebadındaki tüm Siemens SIRIUS kontaktörlerle (3RT20, 3RT21 serisi S00 modeller) doğrudan klik mekanizmasıyla birleştirilebilir. Kontaktörle birleşik montaj, hem ana devre bağlantısını hem de mekanik sabitlemeyi eş zamanlı çözer.

Model adındaki son "0" ne anlama gelir?

SIRIUS 3RU2 serisi model kodlamasında son hane montaj tipini belirtir. "0" kontaktöre montaj versiyonunu, "1" ise tekil (stand-alone / ray) kurulum versiyonunu ifade eder. Bu nedenle 3RU2116-1GB0 kontaktöre montaj için, aynı akım aralığındaki tekil kurulum modeli ise farklı son harfle kodlanır.

Tekil kurulum mı, kontaktöre montaj mı tercih etmeliyim?

Eğer zaten bir SIRIUS kontaktör kullanıyorsanız ve pano alanı kısıtlıysa kontaktöre montaj modeli (1GB0) çok daha pratik ve kompakt bir çözüm sunar. Eğer rölé kontaktörsüz bağımsız bir koruma elemanı olarak kullanılacaksa veya farklı marka kontaktörle birlikte çalışacaksa tekil kurulum modelleri (1HB1, 1JB1) tercih edilmelidir.

Akımı nasıl ayarlarım?

Röle üzerindeki ayar kadranı, motorun plakasındaki anma akımı değerine (In) ayarlanmalıdır. 4,5-6,3A aralığında kadran ilgili değere getirilir. Ayar, motor enerjisiz ve soğuk durumdayken yapılmalıdır.

CLASS 10 mu CLASS 20 mi tercih etmeliyim?

CLASS 10, normal başlangıç akımına sahip standart küçük motor uygulamaları için uygundur. Yüksek eylemsizlikli yükler veya çok uzun başlangıç süresi gerektiren uygulamalar için CLASS 20 tercih edilmelidir. 3RU2116-1GB0 CLASS 10 olduğundan standart küçük motor uygulamalarına uygundur.

Sonuç: Kompakt Panolarda Entegre Motor Koruması

Siemens 3RU2116-1GB0 Termik Aşırı Yük Rölesi; 4,5-6,3A hassas akım ayar aralığı, doğrudan kontaktöre montaj tasarımı, CLASS 10 tetikleme sınıfı, 690V geniş işletim gerilimi, -40°C ile +70°C çalışma aralığı ve kapsamlı uluslararası sertifika portföyüyle kompakt endüstriyel kontrol panolarında küçük motor koruma uygulamalarının vazgeçilmez çözümüdür. SIRIUS kontaktörle entegre kurulumu sayesinde hem pano alanı hem montaj süresi kazandıran bu röle; pompa, fan, kompresör ve makine otomasyonundan patlayıcı atmosfer ve denizcilik projelerine kadar her zorlu ortamda motorunuzu güvende tutar.
