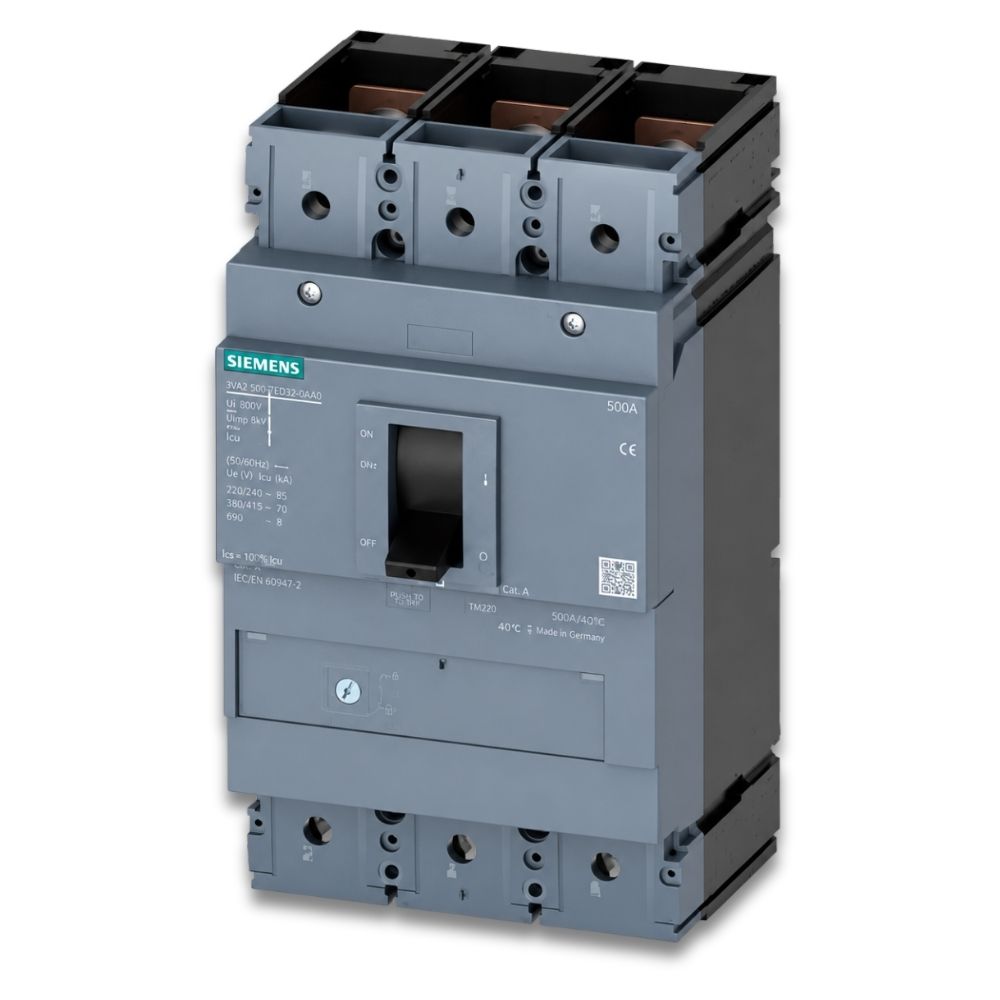

Siemens 3*18-25A Termik Manyetik Şalter 25kA

Siemens 3VM Serisi Termik Manyetik Şalter (TMŞ) – 25 kA ve 36 kA, 18A'den 630A'e Tam Seri

Endüstriyel tesisler, ticari binalar ve enerji dağıtım sistemlerinde güvenilir kısa devre ve aşırı yük koruması için Siemens 3VM Serisi Termik Manyetik Şalterler, 18A'den 630A'e kadar uzanan geniş akım yelpazesi ve 25 kA ile 36 kA kısa devre kapasitesi seçenekleriyle her projenin ihtiyacını karşılar. Motor koruma şalteri olarak da kullanılabilen bu SIRIUS ürün ailesi; termik aşırı yük koruması ve manyetik kısa devre korumasını tek bir kompakt gövdede birleştirerek pano tasarımını basitleştirir, tesisat güvenliğini artırır ve uzun vadeli işletim maliyetlerini düşürür.

Siemens 3VM Serisi Nedir?

Siemens 3VM serisi termik manyetik şalterler (TMŞ), IEC 60947-2 standardına uygun olarak üretilmiş kompakt güç şalterleridir. Geleneksel sigorta sistemlerinin yerini alan bu şalterler; kısa devre durumunda manyetik açtırıcı aracılığıyla anlık, aşırı yük durumunda ise termik bimetal aracılığıyla zamanlı koruma sağlar. Devre kesildiğinde kolayca yeniden devreye alınabilir; sigorta değiştirme maliyeti ve zahmeti ortadan kalkar.

3VM serisi, Siemens'in SIRIUS ürün ailesi içinde yer alır ve endüstriyel güç dağıtım tablolarından bina elektrik panolarına, makine kumanda devrelerinden motor yol verme sistemlerine kadar geniş bir uygulama yelpazesine hitap eder.

Model Serisi ve Akım Aralıkları

25 kA Kısa Devre Kapasiteli Modeller

36 kA Kısa Devre Kapasiteli Modeller

Öne Çıkan Özellikler

Termik + Manyetik Çift Koruma – Tek Cihazda Tam Güvenlik

3VM serisi, iki farklı koruma mekanizmasını tek gövdede birleştirir. Termik koruma; bimetal eleman aracılığıyla aşırı yük akımlarını belirli bir gecikmeyle algılar ve devreden atar — motor ve kablolar ısıdan korunur. Manyetik koruma ise kısa devre akımlarını anlık olarak tespit ederek devreyi derhal keser — hem ekipman hem de personel güvenliği sağlanır. Bu çift mekanizma, geleneksel sigorta sistemlerinin yetersiz kaldığı yüksek güç uygulamalarında kapsamlı bir koruma kalkanı oluşturur.

25 kA ve 36 kA Kısa Devre Kapasitesi – Her Şebeke İçin Doğru Model

3VM serisi, şebekenin kısa devre gücüne göre iki farklı kesme kapasitesinde sunulmaktadır. 25 kA modeller; standart konut, ticari bina ve hafif endüstriyel uygulamalar için yeterli koruma sağlarken, 36 kA modeller güç trafosu yakınındaki yüksek kısa devre akımı beklenen endüstriyel tesisler ve büyük enerji dağıtım panoları için tasarlanmıştır. Doğru kesme kapasitesinin seçimi, tesisin güvenli işletimi açısından kritik öneme sahiptir.

18A'den 630A'e Tam Seri – Tek Tedarikçiden Tüm İhtiyaçlar

3VM serisi, 18A'den 630A'e kadar kesintisiz bir akım aralığı sunarak küçük motor devrelerinden büyük ana besleyici hatlarına kadar tüm uygulama ihtiyaçlarını tek bir ürün ailesiyle karşılar. Bu geniş yelpazeden yararlanmak; farklı tedarikçilerle çalışma karmaşasını ortadan kaldırır, stok yönetimini basitleştirir ve teknik uyumluluğu garanti eder.

Yeniden Devreye Alma Kolaylığı – Sigorta Değiştirme Derdi Yok

Geleneksel sigorta sistemlerinde her açma olayı yeni sigorta maliyeti ve değiştirme zahmeti anlamına gelir. 3VM şalterler ise kolayca yeniden devreye alınabilen yapısıyla arıza sonrası hızlı toparlanma sağlar. Bu özellik, üretim duruşu maliyetinin yüksek olduğu sürekli üretim tesislerinde özellikle kritik bir avantaj sunar.

Kompakt DIN Ray Montajı – Pano Alanı Tasarrufu

3VM serisi, standart 35mm DIN ray üzerine kolayca monte edilir. Kompakt boyutları sayesinde aynı pano içinde daha fazla devre koruması sağlanabilir. Yan yana sıralı montaj imkânıyla yoğun pano tasarımlarında optimal alan kullanımı elde edilir.

25 kA mı, 36 kA mı? Doğru Seçim Rehberi

Termik manyetik şalter seçiminde en kritik parametrelerden biri kısa devre kesme kapasitesidir. Yanlış seçim; şalterin kısa devrede yetersiz kalması, ark oluşumu ve ekipman hasarıyla sonuçlanabilir.

• 25 kA modeller için uygun uygulamalar: Konut ve apartman ana panoları, ticari bina sekonder panoları, şebekeden uzak noktalardaki alt dağıtım panoları, hafif sanayi tesisleri ve beklenen kısa devre akımının 25 kA'i aşmadığı tüm uygulamalar.
• 36 kA modeller için uygun uygulamalar: Trafo çıkışına yakın ana dağıtım panoları, büyük endüstriyel tesisler, yüksek güçlü jeneratör sistemleri ve şebeke kısa devre gücünün yüksek olduğu her uygulama. 220A'den 630A'e kadar yüksek akım ihtiyaçlarında da 36 kA modeller tercih edilmelidir.

Şalter seçimi öncesinde yetkili bir elektrik mühendisi tarafından şebekenin kısa devre akımı hesabı yapılması zorunludur.

Kullanım Alanları

• Motor Koruma ve Yol Verme: Ayarlanabilir akım aralıklı (EE) modeller, motor anma akımına tam uyacak şekilde ayarlanarak motor koruma şalteri olarak kullanılabilir. Motorun hem aşırı yük hem de kısa devreye karşı korunmasını tek cihazla sağlar.
• Ana Dağıtım Panoları: 200A'den 630A'e kadar yüksek akım kapasiteli modeller, büyük binalardaki ve endüstriyel tesislerdeki ana besleyici hatlarının korunmasında kullanılır.
• Alt Dağıtım Panoları: 18A'den 160A'e kadar çeşitli kapasiteli modeller, kat panoları, makine panoları ve proses ekipmanı panoları için uygun koruma sağlar.
• Makine ve Üretim Hatları: Konveyör, pres, torna ve işleme merkezi gibi endüstriyel makine devrelerinde güvenilir kısa devre ve aşırı yük koruması sunar.
• Pompa ve Fan Sistemleri: Sabit ve değişken akımlı pompa ile fan motorlarının birincil koruma elemanı olarak kullanılır.
• HVAC Sistemleri: Klima santralleri, chiller, soğutma kulesi ve havalandırma sistemi motorlarının korumasında tercih edilir.
• Jeneratör Sistemleri: Yedek güç jeneratörü çıkışlarında ve UPS sistemlerinde güvenilir kesme kapasitesiyle koruma sağlar.
• Ticari ve Endüstriyel Bina Tesisatı: AVM, hastane, otel, fabrika ve depo gibi büyük ölçekli yapıların elektrik tesisat projelerinde standart koruma elemanı olarak kullanılır.

Sabit Akım (ED) ve Ayarlanabilir Akım (EE) Modelleri Arasındaki Fark

3VM serisi model kodundaki harfler, şalterin akım ayar özelliğini belirtir:

• 3ED (Sabit Akım): Anma akımı sabit olup ayar yapılamaz. 40A, 63A, 80A, 100A, 200A ve 250A gibi standart değerlerde sunulur. Sabit yük uygulamaları, aydınlatma devreleri ve sabit güçlü ekipmanlar için idealdir.
• 3EE (Ayarlanabilir Akım): Belirli bir aralıkta akım ayarı yapılabilir. Örneğin "18-25A" modeli 18A ile 25A arasında ayarlanabilir. Motor koruma uygulamalarında motorun plakasındaki anma akımına tam uyum sağlamak için tercih edilir. Farklı motorlar için tek şalter tipiyle geniş bir akım aralığı kapsanabilir.

Sık Sorulan Sorular

Termik manyetik şalter ile sigorta arasındaki fark nedir?

Sigortalar tek kullanımlıktır; açıldıktan sonra değiştirilmesi gerekir. Termik manyetik şalterler ise yeniden devreye alınabilir; arıza giderildikten sonra kolayca kapatılır. Ayrıca sigortalar yalnızca kısa devre koruması sağlarken, termik manyetik şalterler hem kısa devre hem de aşırı yük koruması sunar. Uzun vadede operasyon maliyeti ve kolaylık açısından termik manyetik şalterler önemli avantajlar sağlar.

Doğru akım değerini nasıl seçerim?

Motor uygulamalarında motorun plakasındaki anma akımı (In) esas alınır. Ayarlanabilir (EE) modellerde kadran bu değere getirilir. Sabit (ED) modellerde motor anma akımını karşılayan en yakın standart değer seçilir. Kablo ve ekipman koruması için ise koruma altına alınacak devrenin maksimum akımını ve kablosunun taşıma kapasitesini dikkate alan bir elektrik mühendisiyle çalışılması önerilir.

25 kA mı 36 kA mı seçmem gerekiyor?

Bu soruyu doğru yanıtlamak için kurulum noktasındaki beklenen kısa devre akımının hesaplanması gerekir. Hesaplama olmadan yapılan seçim tesisat güvenliğini tehlikeye atabilir. Yetkili bir elektrik mühendisine veya tesisat uzmanına danışılması zorunludur. Genel kural: trafo gücü büyük ve kurulum trafo yakınıysa 36 kA; şebekenin uzağındaki alt panolarda 25 kA tercih edilir.

3VM serisi motor koruma şalteri olarak kullanılabilir mi?

Evet. Ayarlanabilir akım aralıklı (EE kodlu) modeller, motorun anma akımına göre ayarlanarak hem aşırı yük hem de kısa devre koruması sağlayan motor koruma şalteri olarak kullanılabilir. Bu sayede ayrı bir termik röle ve kontaktör kullanımına gerek kalmadan daha basit ve kompakt bir motor koruma devresi kurulabilir.

Sonuç: 18A'den 630A'e Güvenilir Koruma

Siemens 3VM Serisi Termik Manyetik Şalterler; 25 kA ve 36 kA kısa devre kesme kapasiteleri, 18A'den 630A'e kesintisiz akım aralığı, sabit ve ayarlanabilir akım seçenekleriyle konut tesisatından büyük endüstriyel dağıtım tablolarına kadar her ölçekteki projenin güvenlik ve koruma ihtiyacını karşılar. Siemens'in global mühendislik birikimi ve SIRIUS ürün ailesinin modüler yapısıyla desteklenen bu seri; güvenilirlik, uzun ömür ve yeniden devreye alma kolaylığını bir arada sunarak elektrik tesisatınızın kalıcı güvenlik çözümüdür.
