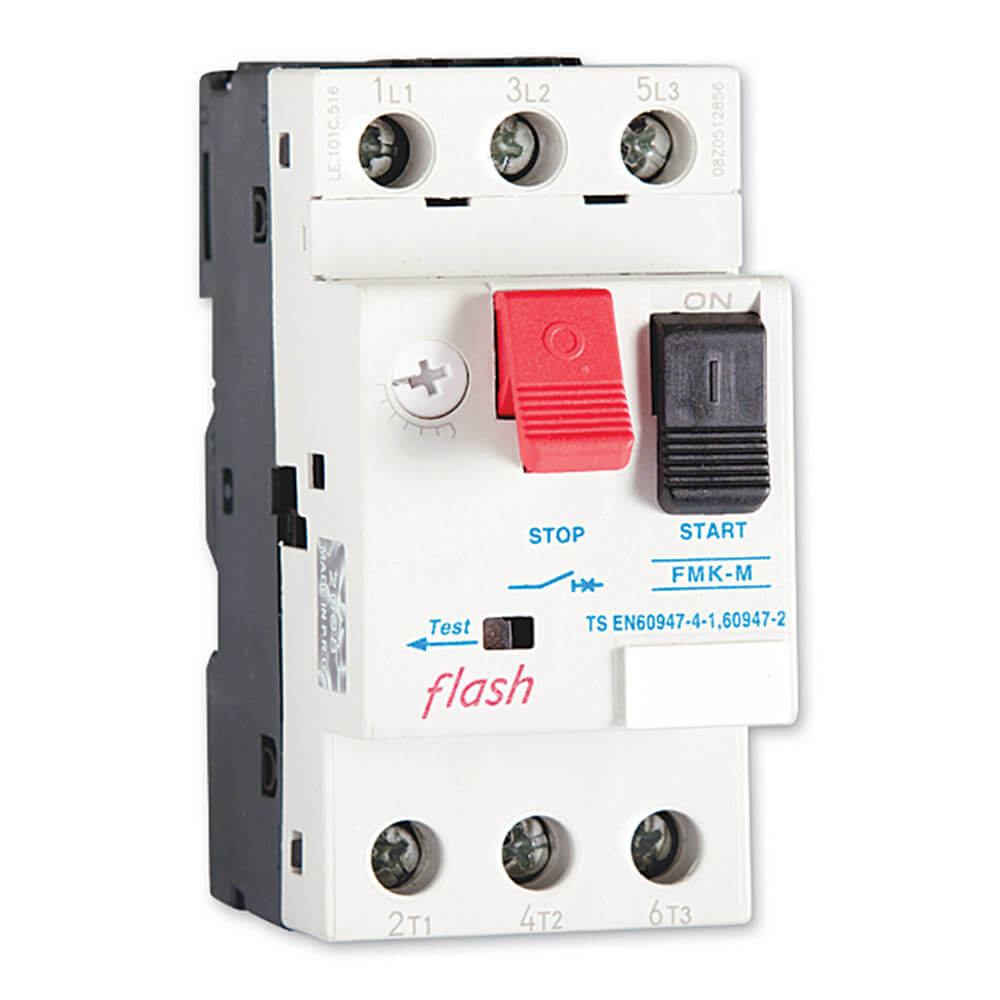

Flash 17-23A Motor Koruma Şalteri

Motor koruma şalterleri (Alçak Gerilim Motor Yol Vericileri) IEC 60947-4-1 standartına göre  0,1A'den 32A'e kadar üretilmektedir. Motor koruma şalterleri, normal hıza getirmek için motorlara yol vermek ve onları ivmelendirmek, motorların sürekli çalışmasını temin etmek, motorun besleme gerilimini kesmek, işletme aşırı yüklerine karşı ilgili devrelerin ve motorların korunması için imkanlar sağlamak üzere öngörülen AC notor yol vericileridir.

Motor Koruma Şalterleri 1 5 kW(380V)'a kadar olan motorların kumandasında kullanılmaktadır.

Motor Koruma Şalteri Bağlantı Şeması

Teknik Özellikler

• Termik Ayar Sahası: 17-23A
• Kullanılacak motor gücü (380V AC): 11 kW
• TS EN 60947-4-1 / TSE 1058 EN 60047-2 standartlarına uygun ve CE sertifikalı olarak tasarlanmaktadır.
• 5 yıl firma garantisi

MOTOR KORUMA ŞALTERLERİ (FMK)

Genellikle motor yakınında ve uzaktan kumanda gerektirmeyen durumlarda tercih edilen termik ve manyetik korumalı bir şalt ürünüdür. FLASH marka motor koruma şlterleri 32 A 15 kW ‘a kadar 380 V. 50 Hz. motorların kontrol, kumanda ve koruma işlevlerini yalnızca bir kompakt ünitede gerçekleştirmek için dizayn ve imal edilmişlerdir.

TANIM

Normal şartlarda anma akımına veya ayarlandığı akıma kadar olan devrelerde açma kapama yapmaya ve kapalı durumda çalışmanın sürekliliğini sağlamaya, aşırı akımlarda ve kısa devre akımlarında otomatik olarak kesme yapmaya yarayan manuel kumandalı termik ve manyetik korumalı bir anahtarlama düzeneğidir. Ac3 tipi yüklere göre dizayn ve imal edilmişlerdir. Diğer yük cinslerinde ise uygun seçim yapılmasına özenle dikkat edilmelidir.

ÖZELLİKLERİ

* Kompakt bir yapıya sahiptirler.
* Yan yüzeyine yardımcı kontak ilave edilmesi mümkündür.
* Çalışma akımı, üzerinde bulunan ayar diski ile ayarlanabilmektedir.
* Akım ayarı ile birlikte aşırı akım ayarı da otomatik olarak yapılmış olur.
* Üzerlerindeki start ve stop mandalları ile kumanda edilir.
* Otomatik koruma açması durumunda mandal stop pozisyonuna kendiliğinden gelir.
* Çalışma akımının 8 katına kadar aşırı akım koruma ve daha büyük aşırı akımlarda ve kısa devre durumlarında manyetik açma yaparlar.
* Aşırı akım korumalarını her faz için bağımsız çalışan termik salıcılarla ( bimetal elemanlarla ) gerçekleştirirler.
* Manyetik korumayı, akım yoluna seri bağlı ve her faz için bağımsız çalışan özel bobinlerle gerçekleştirirler.
* Üç faz için eş eksenli bir trip mili ile donatılmışlardır.
