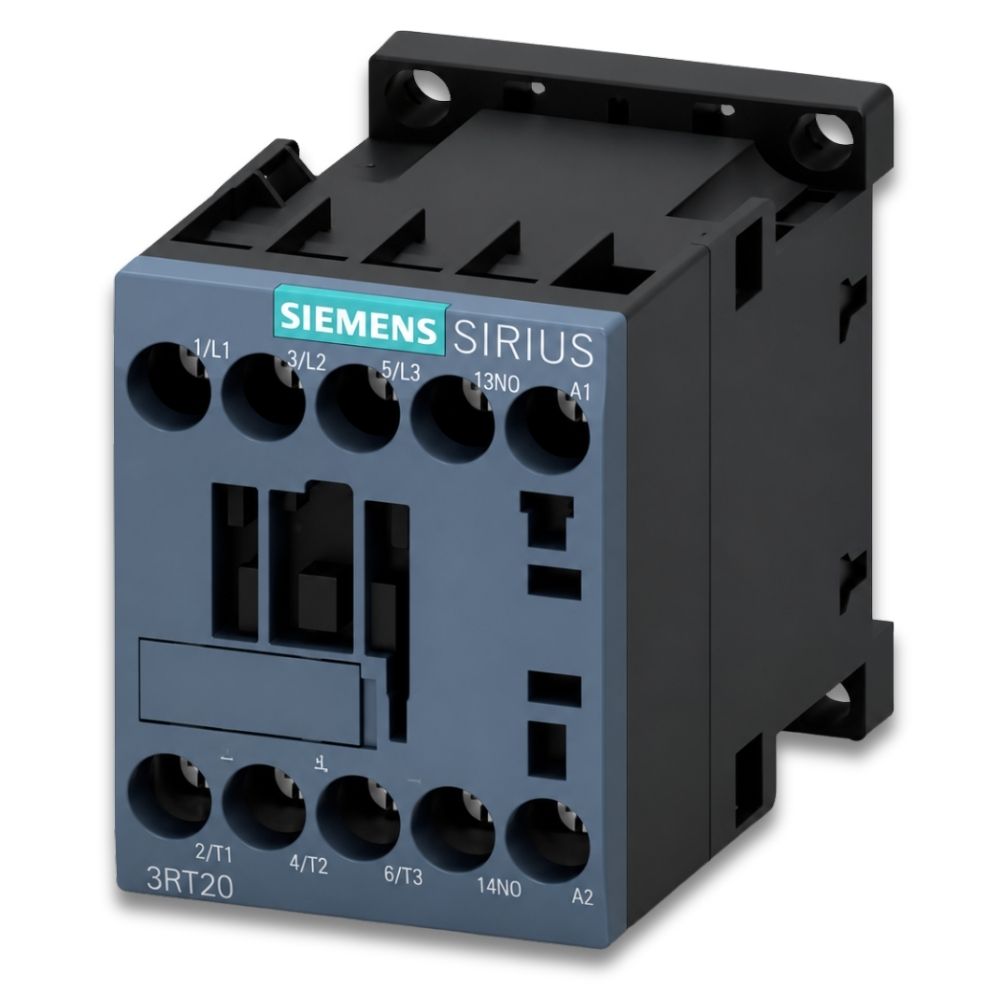

Siemens Sirius 16A Kontaktör 7,5KW

Siemens 3RT2018-1AP01 Güç Kontaktörü – 16A, 7,5 kW, AC 230V Bobin, S00 Ebat, SIRIUS Serisi

Orta güçlü motor uygulamalarında güvenilir, kompakt ve uzun ömürlü bir anahtarlama çözümü arıyorsanız, Siemens 3RT2018-1AP01 Güç Kontaktörü ihtiyacınıza tam karşılık veriyor. SIRIUS 3RT2 serisinden bu AC 230V bobinli, S00 ebat, 3 kutuplu güç kontaktörü; AC-3 kategorisinde 16A anma akımı ve 400V'ta 7,5 kW motor kapasitesiyle orta güçlü asenkron motor uygulamalarının güvenilir anahtarlama elemanıdır. 30 milyon mekanik işletim çevrimi, güvenlik fonksiyonu uygunluğu, ISO 13849 ve IEC 61508 uyumluluğu ile CE, IECEx, ATEX, UL dahil kapsamlı uluslararası sertifika portföyüyle 3RT2018-1AP01; üretim hatlarından pompa istasyonlarına, HVAC sistemlerinden bina otomasyon uygulamalarına kadar endüstriyel güvenilirlik standardını belirler.

3RT2017 ile 3RT2018 Arasındaki Fark – Doğru Modeli Seçin

SIRIUS 3RT20 serisinin S00 ebadında iki model bulunmaktadır. Bu iki model arasındaki fark yalnızca motor kapasitesindedir; diğer tüm mekanik, elektriksel ve güvenlik özellikleri birebir aynıdır:

Motorunuzun anma akımı 12A'i aşıyorsa veya 400V'ta 7,5 kW kapasiteye ihtiyaç duyuyorsanız 3RT2018-1AP01 doğru tercih.

Öne Çıkan Özellikler

16A / 7,5 kW Motor Kapasitesi – Orta Güç Motor Uygulamaları

3RT2018-1AP01, AC-3 kategorisinde 400V'ta 16A anma akımı ve 7,5 kW motor kapasitesiyle çalışır. 230V'ta 4 kW, 500V ve 690V'ta da 7,5 kW kapasiteye sahip olan bu kontaktör; orta güçlü pompa, fan, kompresör ve konveyör motorlarının yol verme ve durdurma işlemlerini güvenilir biçimde gerçekleştirir. AC-1 kategorisinde ise 40°C'de 22A'e kadar resistif yükleri de anahtarlayabilir.

AC 230V Bobin – Standart Şebeke Gerilimiyle Kumanda

230V AC bobini, Türkiye ve Avrupa'nın standart faz-nötr şebeke gerilimiyle doğrudan kumanda edilmesini sağlar. 50Hz'de çalışma alanı 0,8-1,1 Vn; kapanış görünür gücü 37VA, tutma görünür gücü yalnızca 5,7VA olup enerji verimli bir kontrol sağlanır. PLC çıkışı, kumanda kontağı veya zaman rölesi gibi standart kumanda devrelerinden doğrudan beslenebilir.

30 Milyon Mekanik İşletim Çevrimi – Olağanüstü Uzun Ömür

30 milyon mekanik işletim çevrimi ömrü, günde 1.000 devir sayısında yaklaşık 82 yıla karşılık gelir. Yüksek anahtarlama frekansına sahip pompa ve fan uygulamalarında bu uzun ömür, bakım maliyetini ve duruş sürelerini minimize eder.

1 NO Entegre Yardımcı Kontak

1 adet gecikmesiz kapayıcı (NO) yardımcı kontak; PLC geri besleme girişi, kontaktör durum göstergesi ve kilitleme devreleri için kullanılabilir. AC-15'te 230V'ta 10A kapasitesiyle geniş yardımcı devre uygulamalarını destekler. Ek yardımcı kontak ihtiyacında 3RH29 blokları modüler olarak eklenebilir.

Güvenlik Fonksiyonu İçin Uygun – ISO 13849 ve IEC 61508

3RT2018-1AP01, güvenlik fonksiyonu uygulamaları için onaylanmış bir kontaktördür. ISO 13849-1 cihaz tipi 3, IEC 61508-2 A tipi emniyetli cihaz sınıflandırmasıyla; acil durdurma, güvenlik kilitlemesi ve makinenin emniyetli kapatılması gerektiren uygulamalarda kullanılabilir. 3RH29 ile aynalı kontak fonksiyonu da sağlanır.

S00 Kompakt Ebat – SIRIUS Aşırı Yük Röleleriyle Entegre Kullanım

S00 ebadı (58 x 45 x 73 mm) sayesinde aynı ebattaki SIRIUS 3RU2116 termik aşırı yük röleleriyle doğrudan kombine bağlantı yapılabilir. 7,5 kW kapasitesiyle bu kontaktöre en uygun kombine rölé modeli 3RU2116-1JB1 (7-10A)'dır.

Geniş İşletim Kategorisi Yelpazesi

• AC-1: Resistif yükler — 22A @ 400V (40°C)
• AC-3 / AC-3e: Sincap kafesli motor yol verme — 16A @ 400V, 7,5 kW
• AC-4: Motor frenleme ve tersine çevirme — 11,5A @ 400V
• AC-5a: Deşarj lamba — 19,4A @ 690V'a kadar
• AC-5b: İnkandesen lamba — 13,2A @ 400V'a kadar
• DC-1: 24V'ta 20A'e kadar DC resistif yükler

Teknik Özellikler

Kısa Devre Koruması için Önerilen Sigorta Değerleri

Motor Yol Verme Sistemi: Kontaktör + Aşırı Yük Rölesi Kombinasyonu

3RT2018-1AP01, S00 ebadındaki SIRIUS 3RU2116 termik aşırı yük röleleriyle kombine edilerek eksiksiz motor yol verme ve koruma sistemi oluşturur. 7,5 kW / 16A kapasitesiyle bu kontaktöre en uygun kombinasyon:

Motorunuzun tam anma akımına göre uygun rölé modelini seçin. 7,5 kW motor için genellikle 12-15A anma akımı gerekmekte olup bu değer 3RU2116-1JB1'in 7-10A ayar aralığının üzerindedir. Bu durumda S0 ebat veya daha yüksek akım aralıklı rölé kullanılması gerekebilir; lütfen motorunuzun plakasındaki anma akımını esas alınız.

Kullanım Alanları

• Pompa Sistemleri: 7,5 kW'a kadar su pompası, hidrofor ve atık su pompası motorlarının yol verme ve durdurma işlemlerinde güvenilir anahtarlama sağlar.
• Fan ve Havalandırma Sistemleri: HVAC, endüstriyel fan ve aspiratör motorlarının uzaktan kontrolü için idealdir.
• Konveyör ve Bant Sistemleri: Üretim hatlarındaki orta güçlü konveyör motorlarının PLC ile kontrolünde kullanılır.
• Kompresörler: Hava ve soğutma kompresörü motorlarının yol verme uygulamalarında tercih edilir.
• Karıştırıcı ve Mikser Motorları: Gıda, kimya ve ilaç endüstrilerindeki karıştırma motorlarının kontrolünde kullanılır.
• Güvenlik Devreleri: ISO 13849 uyumluluğu sayesinde acil durdurma ve makine güvenlik fonksiyonlarında kullanılabilir.
• Patlayıcı Atmosfer Ortamları: IECEx ve ATEX sertifikaları ile kimya, petrol-gaz uygulamalarında güvenle kullanılabilir.
• Denizcilik Uygulamaları: ABS, Bureau Veritas, DNV, Lloyd's Register, PRS ve RINA sertifikaları ile deniz araçlarında uygundur.

Sık Sorulan Sorular

3RT2017 mi, 3RT2018 mi seçmeliyim?

Motorunuzun anma akımı 12A veya altındaysa 3RT2017-1AP01 (5,5 kW), 12A'i aşıyorsa 3RT2018-1AP01 (7,5 kW) tercih edilmelidir. Her iki model de aynı S00 ebadı, aynı 230V AC bobin ve aynı 30 milyon çevrim ömrüne sahiptir; tek fark motor kapasitesidir.

16A kontaktör ile kaç kW motor çalıştırabilirim?

AC-3 kategorisinde 400V şebekede 7,5 kW, 230V'ta 4 kW, 500V ve 690V'ta da 7,5 kW gücündeki motorları yol verebilirsiniz. Motorunuzun çalıştığı şebeke gerilimine göre yukarıdaki kapasiteleri referans alınız.

Bobin 230V AC olması ne anlama gelir?

Kontaktörün bobini 230V AC uygulandığında çekme yaparak ana kontakları kapatır. Kumanda devrenizin 230V AC olması gerekir. Farklı bir bobin gerilimine (24V DC, 110V AC vb.) ihtiyaç duyuyorsanız aynı serinin farklı bobin versiyonlarını tercih etmeniz gerekir; modelin son kısmındaki "AP01" ifadesinde "A" = AC, "P" = 230V'u ifade eder.

Bu kontaktör güvenlik devrelerinde kullanılabilir mi?

Evet. ISO 13849-1 cihaz tipi 3 ve IEC 61508-2 A tipi sınıflandırmasıyla 3RT2018-1AP01, emniyetli kapatma, acil durdurma ve güvenlik kilitlemesi devrelerinde kullanılabilir. 3RH29 aynalı kontak bloğuyla birlikte IEC 60947-4-1 uyarınca aynalı kontak fonksiyonu da elde edilir.

Sonuç: Orta Güç Motor Kontrolünde Güvenilirlik

Siemens 3RT2018-1AP01 Güç Kontaktörü; 7,5 kW / 16A motor kapasitesi, AC 230V bobin, 30 milyon işletim çevrimi mekanik ömür, ISO 13849 güvenlik fonksiyon uyumluluğu ve CE, ATEX, IECEx, UL dahil kapsamlı uluslararası sertifikalar ile orta güçlü endüstriyel motor kontrol uygulamalarında güvenilirlik ve uzun ömrün standartını belirler. S00 ebadındaki kompakt yapısı ve SIRIUS 3RU2116 aşırı yük röleleriyle oluşturduğu entegre motor yol verme sistemi; pompa istasyonlarından üretim hatlarına, HVAC sistemlerinden güvenlik uygulamalarına kadar her sektörde tercih edilen profesyonel çözümdür.
