Siemens Sirius 12,5A Kontaktör 5,5KW

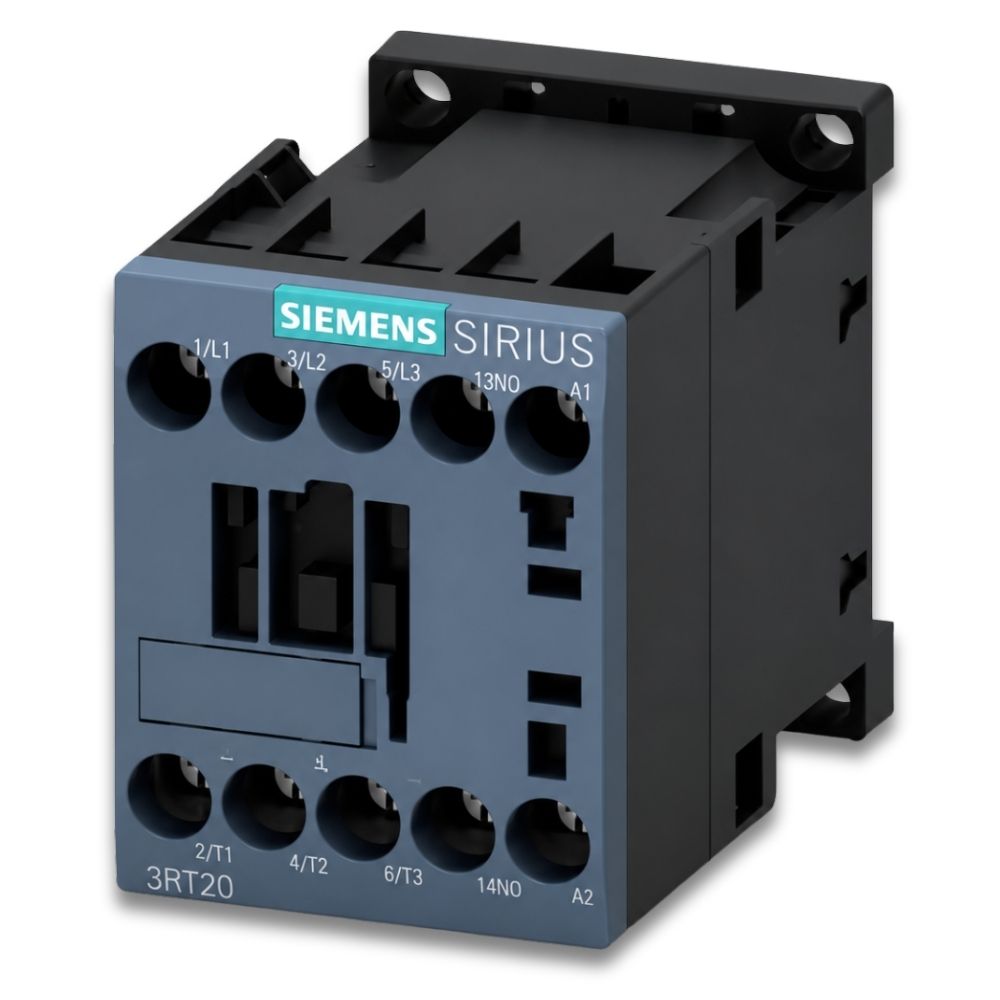

Siemens 3RT2017-1AP01 Güç Kontaktörü – 12A, 5,5 kW, AC 230V Bobin, S00 Ebat, SIRIUS Serisi

Endüstriyel motor yol verme ve kontrol uygulamalarında güvenilir, kompakt ve uzun ömürlü bir anahtarlama çözümü arıyorsanız, Siemens 3RT2017-1AP01 Güç Kontaktörü doğru tercihiniz. SIRIUS 3RT2 serisinden bu AC 230V bobinli, S00 ebat, 3 kutuplu güç kontaktörü; AC-3 kategorisinde 12A anma akımı ve 400V'ta 5,5 kW motor kapasitesiyle küçük ve orta güçteki asenkron motor uygulamalarının temel anahtarlama elemanıdır. 30 milyon mekanik işletim çevrimiyle olağanüstü uzun mekanik ömür, güvenlik fonksiyonu için uygunluk, ISO 13849 uyumluluğu ve CE, IECEx, ATEX, UL dahil kapsamlı uluslararası sertifika portföyüyle 3RT2017-1AP01; üretim hatlarından HVAC sistemlerine, pompa istasyonlarından bina otomasyon uygulamalarına kadar geniş bir yelpazede endüstriyel güvenilirlik standardını belirler.

Siemens SIRIUS 3RT2 Serisi Güç Kontaktörü Nedir?

Güç kontaktörü, elektrik motorlarını ve diğer yükleri uzaktan açıp kapatan, yüksek akım kapasitesine sahip elektromanyetik anahtarlama elemanıdır. Çalışma prensibi; kontrol devresinden uygulanan gerilimle bobinin manyetik alan oluşturarak ana kontakları kapamsına dayanır. Bobin gerilimi kesildiğinde yay kuvvetiyle kontaklar açılır.

3RT2017-1AP01, bu prensibin Siemens'in SIRIUS 3RT2 serisindeki en optimize edilmiş biçimde uygulandığı modeldir. Yalnızca 1,5W güç kaybıyla son derece verimli çalışan bobin tasarımı, 30 milyon işletim çevrimlik mekanik kullanım ömrü ve ISO 13849 güvenlik fonksiyon uyumluluğu bu kontaktörü piyasadaki birçok rakibinden ayrıştırır.

3RT2017 ile 3RT2018 Arasındaki Fark – Doğru Modeli Seçin

SIRIUS 3RT20 serisinin S00 ebadında iki model bulunmaktadır. Bu iki model arasındaki fark yalnızca motor kapasitesindedir; diğer tüm mekanik, elektriksel ve güvenlik özellikleri birebir aynıdır:

Öne Çıkan Özellikler

12A / 5,5 kW Motor Kapasitesi – Küçük-Orta Motor Uygulamaları

3RT2017-1AP01, AC-3 kategorisinde 400V'ta 12A anma akımı ve 5,5 kW motor kapasitesiyle çalışır. 230V'ta 3 kW, 500V ve 690V'ta da 5,5 kW kapasiteye sahip olan bu kontaktör; standart pompa, fan, kompresör ve konveyör motorlarının yol verme ve durdurma işlemlerini güvenilir biçimde gerçekleştirir. AC-1 kategorisinde ise 400V'ta 40°C ortam sıcaklığında 22A'e kadar resistif yükleri de anahtarlayabilir.

AC 230V Bobin – Standart Şebeke Gerilimiyle Doğrudan Kumanda

Kontaktörün 230V AC bobini, Türkiye ve Avrupa'da en yaygın kullanılan faz-nötr şebeke gerilimiyle doğrudan kumanda edilmesini sağlar. PLC çıkışı, kumanda kontağı veya zaman rölesi aracılığıyla 230V AC verildiğinde kontaktör kapanır. 50Hz'de çalışma alanı 0,8-1,1 Vn olup bu dar aralık, şebeke gerilim dalgalanmalarında bile güvenilir açma-kapama garantisi sunar. Kapanış görünür gücü 37VA, tutma görünür gücü yalnızca 5,7VA olup son derece enerji verimli bir kontrol gerçekleştirilir.

30 Milyon Mekanik İşletim Çevrimi – Olağanüstü Uzun Ömür

3RT2017-1AP01'in en dikkat çekici özelliklerinden biri, 30 milyon mekanik işletim çevrimi ömrüdür. Günde 1.000 devir sayısında bu değer yaklaşık 82 yıla karşılık gelir. Elektriksel kullanım ömrü AC-3 kategorisinde de yüksektir. Bu uzun ömür; sürekli çalışan pompalar, fanlar ve konveyörler gibi yüksek anahtarlama frekansına sahip uygulamalarda bakım maliyetini minimize eder ve beklenmedik arıza kaynaklı duruş sürelerini önler.

1 NO Entegre Yardımcı Kontak – Sinyal ve Geri Besleme

Kontaktör, 1 adet gecikmesiz kapayıcı (NO) yardımcı kontakla donatılmıştır. Bu kontak; PLC geri besleme girişi, kontaktör durumu göstergesi, kilitleme devreleri ve sinyal sistemleri için kullanılabilir. AC-15'te 230V'ta 10A akım kapasitesi, geniş bir yardımcı devre uygulaması yelpazesini destekler. Ek yardımcı kontak ihtiyacı varsa 3RH29 yardımcı kontak blokları modüler olarak eklenebilir.

Güvenlik Fonksiyonu İçin Uygun – ISO 13849 ve IEC 61508 Uyumu

3RT2017-1AP01, güvenlik fonksiyonu uygulamaları için onaylanmış bir kontaktördür. ISO 13849-1 uyarınca cihaz tipi 3, IEC 61508-2 uyarınca A tipi emniyetli cihaz sınıflandırmasıyla; acil durdurma devreleri, güvenlik kilitlemesi ve makinenin emniyetli kapatılması gereken uygulamalarda kullanılabilir. 3RH29 ile birlikte kullanıldığında IEC 60947-4-1 uyarınca aynalı kontak fonksiyonu da sağlanır. B10 değeri yüksek zorlanma oranında 1.000.000 olup fonksiyonel güvenlik hesaplamalarında güvenilir bir girdi sağlar.

S00 Kompakt Ebat – Dar Panolarda Maksimum Verimlilik

S00 ebadı (58 x 45 x 73 mm), 3RT2017-1AP01'i kompakt kontrol panellerinde ve DIN ray sistemlerinde alan tasarrufu sağlayarak kullanmaya elverişli kılar. Aynı S00 ebadındaki SIRIUS 3RU2116 termik aşırı yük röleleriyle (1AB0, 1CB1, 1EB1, 1GB0, 1HB1, 1JB1) doğrudan kombine bağlantı yapılabilir; bu özellik eksiksiz bir motor yol verme ve koruma sistemi kurulmasını kolaylaştırır.

Geniş İşletim Kategorisi Yelpazesi – Çok Yönlü Uygulama

3RT2017-1AP01, standart motor uygulamalarının ötesinde pek çok farklı yük tipini de anahtarlayabilir:

• AC-1: Resistif ve düşük endüktif yükler — 22A @ 400V
• AC-3 / AC-3e: Sincap kafesli asenkron motor yol verme — 12A @ 400V, 5,5 kW
• AC-4: Sincap kafesli motor yol verme ve frenleme — 8,5A @ 400V
• AC-5a: Deşarj lamba anahtarlama — 19,4A @ 690V'a kadar
• AC-5b: İnkandesen lamba anahtarlama — 9,9A @ 400V'a kadar
• DC-1: 24V'ta 20A'e kadar DC resistif yükler

Teknik Özellikler

Kısa Devre Koruması için Önerilen Sigorta Değerleri

Motor Yol Verme Sistemi: Kontaktör + Aşırı Yük Rölesi Kombinasyonu

3RT2017-1AP01, S00 ebadındaki SIRIUS 3RU2116 termik aşırı yük röleleriyle doğrudan kombine edilerek eksiksiz bir motor yol verme ve koruma sistemi oluşturur. Motor gücüne göre röle seçimi:

Kullanım Alanları

• Pompa ve Hidrofor Sistemleri: 5,5 kW'a kadar su pompası ve hidrofor motorlarının yol verme ve durdurma işlemlerinde güvenilir anahtarlama sağlar.
• Fan ve Havalandırma Sistemleri: HVAC, endüstriyel fan ve aspiratör motorlarının uzaktan kontrolü için idealdir.
• Konveyör ve Bant Sistemleri: Üretim hatlarındaki konveyör motorlarının PLC veya otomasyon sistemiyle kontrol edilmesinde kullanılır.
• Kompresörler: Hava ve soğutma kompresörü motorlarının yol verme uygulamalarında tercih edilir.
• Aydınlatma Kontrol: AC-5a ve AC-5b kategorileriyle deşarj ve inkandesen lamba gruplarını da anahtarlayabilir.
• Güvenlik Devreleri: ISO 13849 uyumluluğu sayesinde acil durdurma, güvenlik kilitlemesi ve makine güvenlik fonksiyonlarında kullanılabilir.
• Bina Otomasyon Sistemleri: Merkezi bina yönetim sistemlerinde motor ve yük kontrolü için tercih edilir.
• Patlayıcı Atmosfer Ortamları: IECEx ve ATEX sertifikaları sayesinde kimya, petrol-gaz ve madencilik uygulamalarında kullanılabilir.
• Denizcilik Uygulamaları: ABS, Bureau Veritas, DNV, Lloyd's Register, PRS ve RINA sertifikaları ile deniz araçları ve offshore tesislerde uygundur.

Sık Sorulan Sorular

Kontaktör ile termik aşırı yük rölesi arasındaki fark nedir?

Kontaktör, motoru açıp kapatan anahtarlama elemanıdır. Termik aşırı yük rölesi ise motoru aşırı akımdan koruyan koruma elemanıdır. İkisi birlikte çalışır: kontaktör motoru çalıştırır, rölé aşırı yük durumunda kontaktörün bobinini keserek motoru durdurur. 3RT2017-1AP01 kontaktör, 3RU2116 serisi röleler ise bu sisteme ait termik koruma elemanlarıdır.

3RT2017-1AP01 için hangi aşırı yük rölesini seçmeliyim?

Motorunuzun anma akımına göre seçim yapılır. Kontaktörün maksimum kapasitesi olan 5,5 kW / 12A için 3RU2116-1JB1 (7-10A) veya ihtiyaca göre daha düşük akım aralıklı modeller kullanılabilir. Yukarıdaki kombine sistem tablosuna bakarak motorunuzun anma akımına en yakın röle modelini seçiniz.

Bobin gerilimi neden önemlidir?

Kontaktör bobini, belirtilen gerilimde çekme ve tutma yapacak şekilde tasarlanmıştır. 3RT2017-1AP01'in 230V AC bobini, kumanda devresinden 230V AC uygulandığında çalışır. Farklı bobin gerilimine ihtiyaç varsa (24V DC, 110V AC vb.) aynı serinin farklı bobin versiyonları tercih edilmelidir.

AC-3 ve AC-4 kategorisi arasındaki fark nedir?

AC-3 kategorisi, tam hızda çalışan sincap kafesli asenkron motorların yol verme ve durdurulmasını kapsar; en yaygın motor uygulama kategorisidir. AC-4 kategorisi ise motorun devriyken frenleme ve tersine çevirme (plug braking / reversing) işlemlerini kapsar ve çok daha yüksek akım stresi oluşturur. Bu nedenle AC-4'teki akım kapasitesi (8,5A) AC-3'ten (12A) daha düşüktür.

30 milyon işletim çevrimi pratikte ne anlama gelir?

Günde 8 saat, saatte 500 devir yapan bir uygulamada 30 milyon çevrim yaklaşık 20 yıla karşılık gelir. Saatte 750 devir maksimum anahtarlama frekansında ise 10 saatlik çalışmada yaklaşık 11 yıla denk gelir. Bu olağanüstü yüksek mekanik kullanım ömrü, yüksek frekanslı anahtarlama uygulamalarında kontaktör değiştirme maliyeti ve duruş süresini önemli ölçüde azaltır.

Sonuç: Motor Kontrolünde Güvenilirlik ve Dayanıklılık

Siemens 3RT2017-1AP01 Güç Kontaktörü; 5,5 kW / 12A motor kapasitesi, AC 230V bobin, 30 milyon işletim çevrimi mekanik ömür, ISO 13849 güvenlik fonksiyon uyumluluğu ve CE, ATEX, IECEx, UL dahil kapsamlı uluslararası sertifikalar ile endüstriyel motor kontrol uygulamalarında güvenilirlik ve uzun ömrün standartını belirler. S00 ebadındaki SIRIUS 3RU2116 aşırı yük röleleriyle oluşturduğu eksiksiz motor yol verme ve koruma sistemi; pompa istasyonlarından üretim hatlarına, HVAC sistemlerinden güvenlik uygulamalarına kadar her sektörde tercih edilen profesyonel çözümdür.
